發布時間：2022年09月16日              作者：德國GMC-I高美測儀（上海電勵士）

功率分析儀在模擬信號波形圖上捕獲重要事件：

穩態測量在功率分析儀的日常使用場景中占了相當大的一部分。盡管如此，往往是不可預測的事件讓設計工程師頭痛。對瞬態條件的可靠檢測對使用的儀器提出了沉重的要求。

每當需要Z高精度、低測量量程、直流測量和強大的電氣隔離時，示波器和記錄儀就必須讓位于功率分析儀。

我們的LMG600系列功率分析儀可配備事件觸發軟件選件(L6-OPT-EVT)以獨特的條件來監控電壓和電流信號，這些條件可以由采樣值的上下限為表征，也可以組合以定義觸發的信號窗口。

設置觸發條件后，LMG600功率分析儀的觸發視圖提供了一種便捷的方式來驗證設置的正確性。觸發視圖可視化設置——如同步濾波器、信號水平或磁滯——的效果并顯示生成的觸發信號。

一旦在客戶選擇的Z短持續時間內違反定義條件，即激活記錄。記錄的長度可由用戶選擇，16條軌跡每條16M采樣點 (LMG6x0:4M采樣點)可供存儲。記錄的采樣值在LMG600功率分析儀的波形圖瞬態選項卡上以圖形顯示，或通過數據接口進行數字顯示，以便進一步分析。使用事件觸發功能對在同一通道上并行進行的基于周期的功率測量沒有影響。

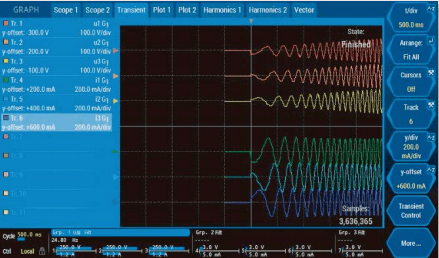

事件觸發選件的屏幕截圖，Z高可達16M采樣值。波形視圖提供了一種快速、方便的方式來可視化顯示時域中的信號。事件觸發器的查看器允許您以圖形方式和可變時基顯示來自不同的通道的16條軌跡上的電壓、電流、功率或其他變量的行為。光標可以用于標記線段或者兩個測量點之間的時間和幅值的差值。還提供了時間差的倒數值（即頻 率）。還可以使用LMG Sample Vision軟件在計算機上對采樣值進行進一步分析。
