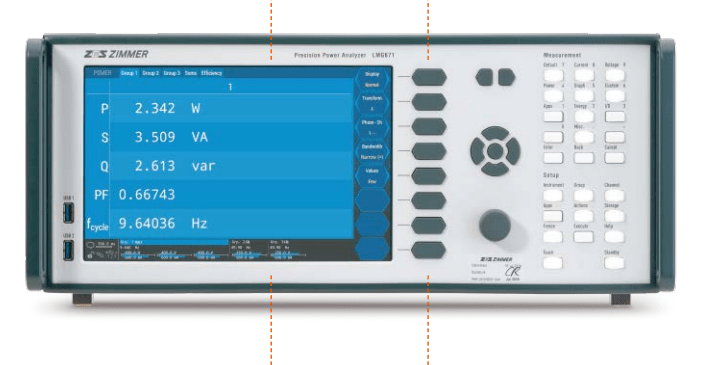

高品質功率分析儀LMG671 —— 強大·方便·靈活的應用：

高品質功率分析儀LMG671產品特點：

超越極限

☆ 測量待機功率的μA量程到Z大32A

☆ 市場L先的10MHz模擬帶寬

☆ 獨特的雙路徑消除混疊困境

☆ 同類Z好的精度

簡單的數據交換

☆ 從任意模擬或數字傳感器采集數據

☆ 插入CAN總線融入汽車環境

☆ 連續獲取采樣值用于高級后處理

☆ 運行我們的強大分析套件獲取數據

適合您的任務

☆ 以Z佳性價比配置功率的通道數量和模塊類型

☆ 每個組同步到不同的頻率

☆ 通過高度通用的濾波器專注于相應信號成分

☆ 從內容和呈現定制你的分析

無障礙測量

☆ 容易上手的觸摸屏用戶圖形界面

☆ 只需單擊幾次即可根據您的需求調整它

☆ 通過屏幕上的評論和草圖增強屏幕截屏

☆ 使用即插即測量功能添加傳感器

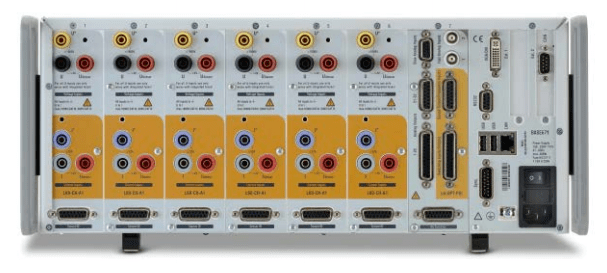

適合每個應用的多種通道組合

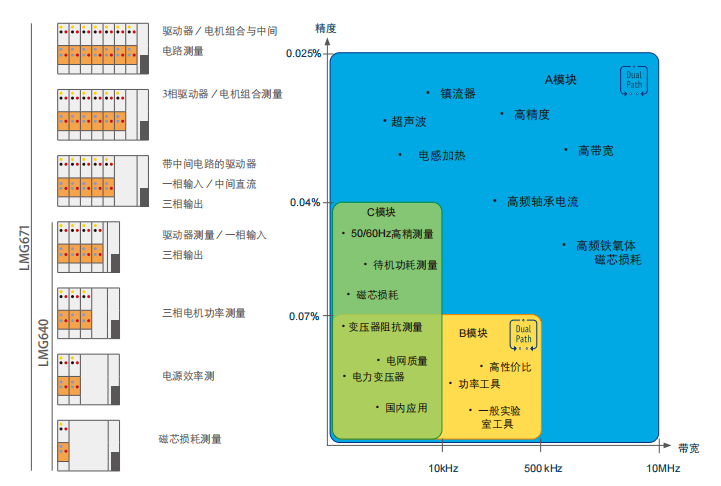

高品質功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要Z高精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不是所有的測量應用都是如此。經常會出現如下圖情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就是為什么LMG600功率分析儀提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。

如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。

高品功率分析儀--兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑

在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。

由于使用單個模/數轉換器，傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量，則寬帶寬數值丟失。然而如果關閉濾波器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。

Z后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題，因為這包含了信號不隨時間變化的假設，而這實際上幾乎不存在。此外，此過程非常耗時。
