l 功率分析儀--濾波器

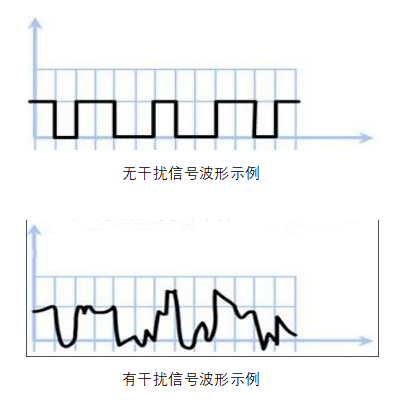

為了排除可能耦合到信號連接線纜上的干擾信號
LMG系列功率分析儀提供不同的低通濾波器供用戶選擇
分別是Low / Mid / High / Off 四個選擇
每個設置對應的帶寬如下表所示
Signal typ @level ?0“ @level ?1“ | TTL 0 V 5 V | HTL 0 V 10 V | RS422 -0.8 V +0.8 V |
Filter Low | 10 kHz | 10 kHz | 45 kHz |
Filter Mid | 60 kHz | 60 kHz | 250 kHz |
Filter High | 200 kHz | 200 kHz | 800 kHz |
Filter Off | 5 MHz | 5 MHz | 10 MHz |
不同信號類型和濾波器設置下的Z大頻率值
功率分析儀濾波器適用于測量以下應用中的脈沖信號
☆ 轉速傳感器
信號A 用于確定傳感器輸出信號的頻率；信號B和Z（如果有）用于確定傳感器的零點位置和旋轉方向
☆ 數字信號輸出的扭矩傳感器
這類傳感器通常只有信號。請注意，這個輸入端口只適用于輸出是數字信號的傳感器，如果傳感器的輸出是模擬量信號，請連接到快速或慢速模擬量輸入端口
☆ 一般頻率的測量
頻率信號必須連接A信號端子，B和Z端子可空著
PSI所有接口概覽
類型 | 路 | 采樣速度 | 分辨率 | 端口類型 |
快速模擬量輸入 | 2 | 150 kS/s | 16 bit | BNC |
模擬量輸入 | 8 | 100 S/s | 16 bit | D-SUB DE-9 |
模擬量輸出 | 32 | 1/cycle | 14 bit | D-SUB DE-15 + DE-25 |
開關量輸出 | 8 | 1/cycle | - | D-SUB DE-25 |
開關量輸入 | 8 | 150 kS/s | - | D-SUB DE-25 |
轉速/扭矩/頻率 | 2 | 150 kS/s | D-SUB DE-15 |
