多通道功率分析儀通道的靈活分組使測量清晰可視：

功率分析儀通道同步——無需止步于7個通道

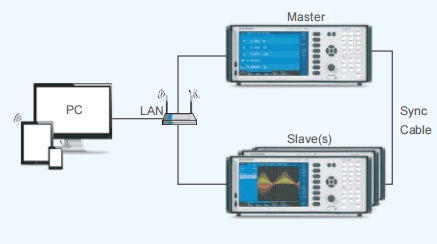

LMG600系列多通道功率分析儀的7個通道已經是市面上單臺主機通道數量Z多的功率分析儀，但是仍有應用需要8個或者更多功率測量點的。解決方案很簡單：組合多臺LMG600多通道功率分析儀主機創建具有更多通道的虛擬功率分析儀。你只需要通過同步線纜連接各臺儀器，它們將自動同步：

? 周期時間             ? 系統時間               ? 瞬態事件觸發              ? 能量積分狀態

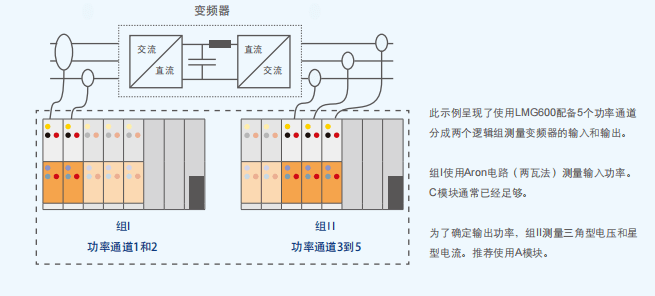

功率通道可以分成組，以定義其在當前測量應用中的角色。除了物理通道外，這些組呈現為虛擬測量通道或者虛擬設備。功率通道的邏輯分組取決于所分析電氣系統的導線和相的數量。由于LMG600多通道功率分析儀的靈活性，可以對不尋常和很少見的配置（如分相系統、四相或多相系統）進行建模。

W一的要求是：一個組內的所有通道都具有相同的基波頻率和相同的通道類型(A、B、C)。這將避免由于不同通道類型的不同技術性能引起的微小的錯誤。創建組的一個好處是，它使儀器的設置更加容易，因為組中影響所有通道的濾波器設置只需設定一次。

此外，在組中所有的通道上計算導出的數值，如有功、視在、無功功率。分組指定通道如何邏輯組合，接線方式則規定被測設備的輸入如何連接到測量電路，即它是否是星三角轉換電路，或是否有中性線（零線）等。接線方式定義了儀器如何解讀被測信號。

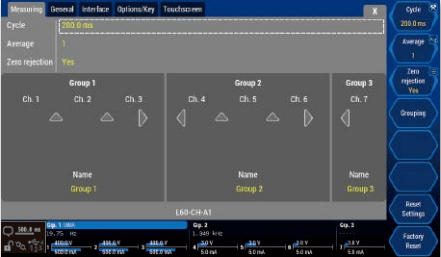

此屏幕截圖描述了配備7個功率通道的LMG600功率分析儀的邏輯分組示例，例如用于測量電驅動器。組1和2,每個都有三個通道，可以包含三相輸入/輸出連接，而單通道的組3可測量對應的中間直流連接電路。
