功率分析儀的測量結果更精確的方法：

要想精確的測量被測量，一個好的測量方法和一臺高精度的測量儀器同樣重要。

1. 功率分析儀器預熱的必要性

在使用功率分析儀之前，需要對功率分析儀進行預熱。

根據儀器設備的使用和精度水平，有些需要預熱，有些不需要預熱。儀器設備的預熱是為了實現內部電子設備的熱動平衡。電路中的電容器、電感器和晶體管需要一定的時間才能達到穩態。必須進行預熱，以減少測量誤差。儀器設備越精確，預熱時間越長。

2.功率分析儀在測量前要調零

功率計在測量開始前，應進行零調整操作。零調整是指在功率分析儀的內部電路中創建輸入信號為零的過程，并將該狀態下的計算結果設置為數字意義上的零電平。當長期使用相同的測量范圍和輸入濾波器時，由于周圍環境的變化，儀器內部的零電平可能會發生變化。在這種情況下，應進行零調整操作。零調整可以消除數據采集通道中產生的直流偏差，從而提高儀器測量的準確性。

3.功率分析儀器在使用前應選擇合適的量程、更新率、同步源和頻率濾波器

功率分析儀的測量精度對于選擇合適的測量范圍、更新率和同步源尤為重要。功率測量過程是一個分析和計算數據范圍的過程，更新率和同步源的設置會影響數據范圍的大小，不合理的設置操作會得到不準確的測量結果。

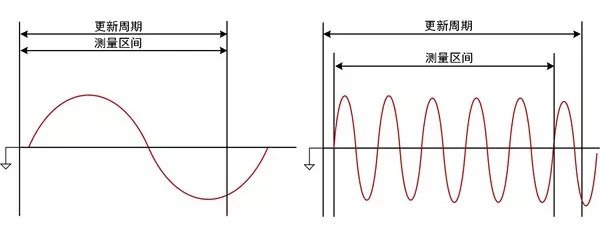

當更新周期低于測量信號周期時，如下圖所示，整個更新周期中的數據將成為測量范圍，整個更新周期中的采樣數據將平均，從而影響測量結果的準確性。在這種情況下，需要增加更新周期，以促進包含更多周期的測量信號進入測量范圍。

此外，當測量信號為交流信號時，同步源被設置為None當整個更新周期的數據變成測量范圍時，整個更新周期的采樣數據將平均。在這種情況下，建議打開同步源，并選擇合適的同步源，以便儀器可以在更新周期中正確選擇Z大的測量范圍進行數據分析和計算。當測量直流信號時，建議設置同步源None為了防止脈沖或毛邊信號疊加在直流信號上被檢測為同步源，可能會使測量結果不穩定。

4.減少功率損耗的影響

在測量大電流的前提下，有必要將電壓測量電路接收到負載附近的一側。電流測量電路的測量結果是流經負載和電壓測量電路的電流之和。測量誤差僅為流經電壓測量電路的電流。在測量小電流的前提下，有必要將電流測量電路接收到負載附近的一側。電壓測量電路的測量結果是負載電壓和電流測量電路的電壓。測量誤差僅為電流測量電路兩端的電壓。

5.減少雜散電容對測量結果的影響

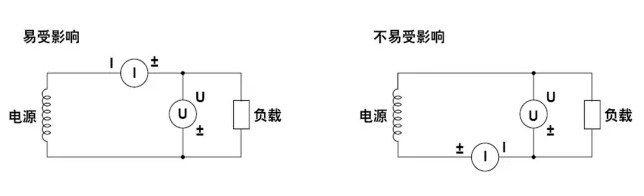

由于儀器外殼與內部測量電路的屏蔽盒之間存在絕緣關系，因此兩者之間存在雜散電容。當電流測量電路連接到高壓側時，電流將通過雜散電容流動。功率因素越小，雜散電容對測量精度的影響越大，尤其是當測量信號頻率較高時。將電流測量電路接到低壓側，即將設備的電流輸入端子連接到接近電源(Source)雜散電容對測量精度的影響可以在接地電位的一端有效降低，如圖所示。
