LMG諧波閃爍待機功率測試套件

合規性測試系統

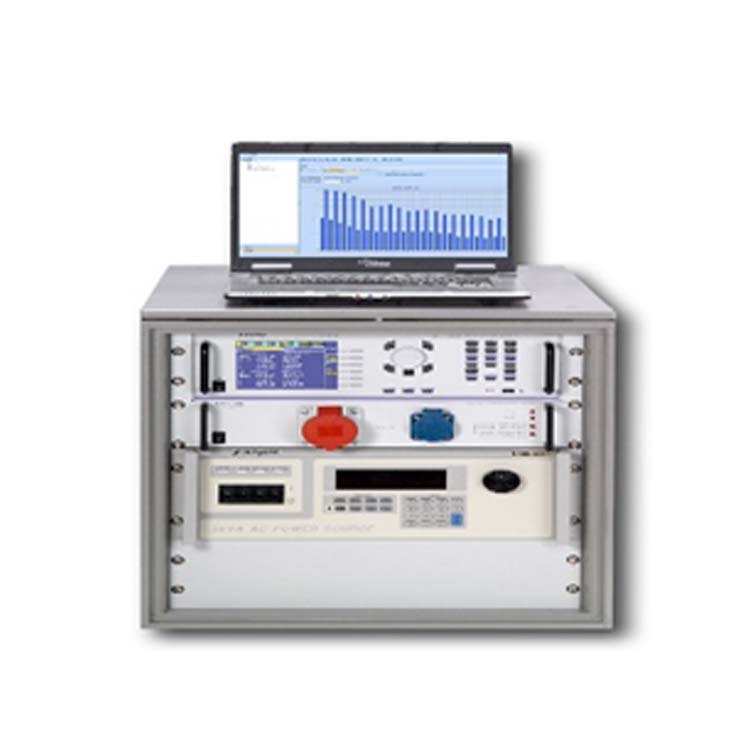

一個完整的軟件和硬件解決方案

☆ 符合IEC/EN 61000-3 諧波和閃爍標準的合規性測試

☆ 待機功耗測量

☆ CE 認證

符合標準且有意義的

在現代電網中，所有接入設備之間的電磁兼容性通過嚴格 控制諧波電流排放和閃爍干擾等現象來保證。這是IEC  61000電磁兼容性（EMC）標準系列的一部分。歐盟對電磁 兼容性要求特別嚴格，規定在其領土內銷售和分銷的產品 必須標有“CE”標志。歐洲電工標準化委員會（Cenelec）通 常會在IEC國際標準成為歐洲（EN）標準之前對其進行審 查。

LMG Test Suite是ZES ZIMMER×高美測儀開發的軟件， 與LMG功率分析儀一起使用，根據IEC/EN 61000-3-2/-12/- 16*諧波發射標準和IEC/EN 61000-3-3/-11閃爍干擾標準進 行EMC合規測試。該軟件還支持根據IEC 62301和EN50564的 待機功耗測量。LMG600本身根據IEC/EN 61000-4-7和IEC/EN  61000-4-15標準進行諧波分析和閃爍測量。

創新的功率測量技術

LMG測試套件采用了LMG600在精確功率測量方面成熟的卓越性能。所有的ZES ZIMMER功率分析儀都具有特別高的可靠性和精度。儀器本身不僅可以作為合規性測試硬件，也是強大的研發工具。在其各種接口中，快速以太網(Gbit)端口保證了軟件和硬件之間的平穩通信和數據傳輸。

詳細的分析功能助力快速診斷和產品改進

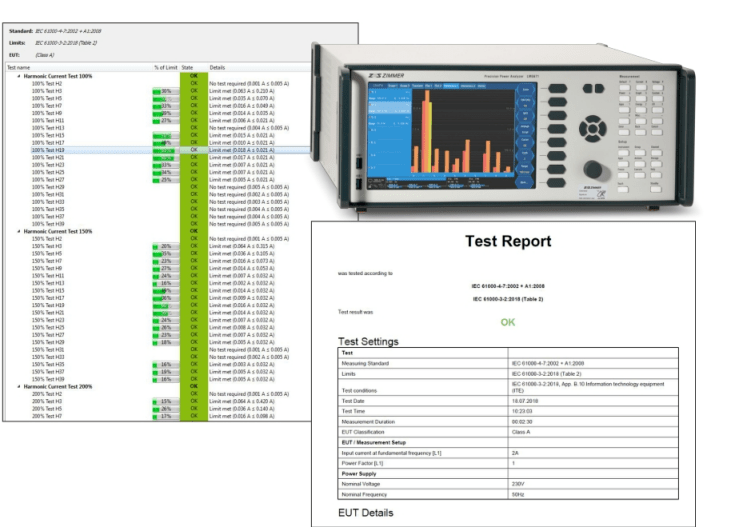

LMG Test Suite的合規性測試可以通過與LMG600直接連接在 線進行，也可以使用存儲的數據記錄離線進行。每個測量 參數都可以在時域和/或頻域中進行顯示和評估。這有助 于用戶快速識別和解決不合規的原因。所有的測量數據點 和測試結果都可以以csv格式導出，以便進一步分析。同 時，與LMG600的連接是快速和無縫的。

靈活的硬件使用，不受制造商限制

LMG Test Suite支持市場上所有符合標準的交流電源。這為用戶提供了最大的靈活性。特別是，用戶可以繼續使用他們 可能已經擁有的交流源，從而避免額外的投資。同時，ZES ZIMMER×高美測儀有能力推薦和供應第三方制造商的交流 電源。由于測試系統會監控指定電源參數的合規性，因此無需對電源進行特定標準的校準。例如，系統會分析電源的 電壓諧波并以圖形方式顯示。因此，測試結構這一側的任何問題都被可靠地排除在外。

全面的、客戶定制化的文檔

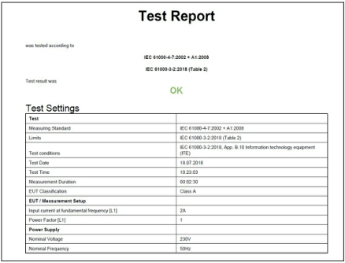

所有結果都記錄在清晰、全面的PDF/Word/Excel測試報告 中。根據標準，測試報告可以基于制造商提供給測試設施 的信息，也可以是記錄制造商自己測試結果的文件。它包 括測試條件、測試觀測周期的所有相關信息，以及指定的 測量值。所有有關測量設備、測試結構和設置的數據-如 類型名稱、序列號以及校準和可溯源的信息-也可加入到 測試報告中。當然，報告可以補充額外的客戶特定信息和 設計元素，以避免在系統之外進行不必要的后期編輯。

持續支持現有的和即將推出的標準

LMG Test Suite支持符合以下標準的測試： ? IEC/EN 61000-4-7: 實驗和測量技術-供電系統及其所連接設備諧波、間諧波的測量和測量儀器導則 ? IEC/EN 61000-3-2: 限值-諧波電流發射限值（設備每相輸入電流≤16A） ? IEC/EN 61000-3-12: 限值-每相輸入電流大于16A小于等于75A連接到公用電壓系統的設備產生的諧波電流限 值 ? IEC 61000-3-16*: 限值 - 對于連接到公共低壓系統的每相額定電流不超過75A的供電設備產生的諧波電流的 限值 ? IEC/EN 61000-4-15: 實驗和測量技術-閃爍儀-功能和設計規范 ? IEC/EN 61000-3-3: 限值-對每相額定電流≤16A且無條件接入的設備在公用電壓供電系統中產生的電壓變 化、電壓波動和閃爍的限制 ? IEC/EN 61000-3-11: 限值-對額定電流≤75A且有條件接入的設備在公用電壓供電系統中產生的電壓變化、電 壓波動和閃爍的限制 ? EN 50564: 電氣和電子家用和辦公設備-低功耗的測量 ? IEC 62301: 家用電器-待機功耗的測量 ZES ZIMMER做為一家精密功率測量技術的制造商，我們同時也是國際標準委員會的成員。因此，標準中的所有更新變 化都會被觀察到，并立即納入測試軟件中。

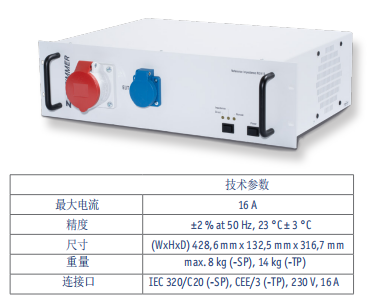

附件: RI2415-TP/SP

根據IEC/EN 61000-3-3/-11標準的單相和三相閃爍符合性測 試，ZES ZIMMER×高美測儀制造并提供RI2415-SP和RI2415- TP電網阻抗模型。RI2415符合61000-3-3標準第6.4條中描 述的參考阻抗特性，并在IEC/TR 60725中定義。為了實現 閃爍與諧波測試之間的無縫切換，RI2415包含一個旁路開 關。通過背面的15針SUB-D連接器，可以遠程控制設備的 所有功能。RI2415具備Sense端子，用于補償校正交流電源 在連接點處的供電電壓。

傳感器擴展測量范圍？即插即測！

我們提供多種電流和電壓傳感器，可與LMG600高精度功率分析儀好的配合，將設備的測量范圍擴展到75A或更高。 我們的即插即測系列傳感器配備了總線系統，可實現 LMG600的自動匹配。這使得所有重要參數，如精確的變比 因子、延遲補償變量、上次校準日期和傳感器類型，都可 以被功率分析儀自動讀取和使用。此外，傳感器由LMG600  主動供電，不再需要單獨的電源。

LMG600精度指標 (主要參數)

CE 諧波 該儀器根據IEC/EN 61000-4-7 Ed. 2.0標準，符合class I類要求， 基頻在45Hz至65Hz之間，LMG設置間諧波間隔為9。 m表示測量值，nom表示量程的額定值。

CE 閃爍 LMG600是一款符合EN 61000-4-15:2011或IEC 61000-4-15:2010 標準的class F1級的閃爍計。

LMG Test Suite的系統要求

? 操作系統: Windows 7/8/10 (32/64 位)

? 所需硬盤空間: 軟件：最小50MB，數據量約20MB/分鐘測量周期/階段

? 內存: 最小 2 GB

? 處理器: 最小2 GHz, 雙核

? 支持通訊接口: 千兆以太網

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
