發布時間：2022年09月26日                   作者：德國GMC-I高美測儀（上海電勵士）

EMC電磁兼容諧波閃爍測試限值標準解析以及測試系統方案

一、EMC電磁兼容閃爍測試標準

GB/T 17626.15-2011電磁兼容試驗和測量技術閃爍儀功能和設計規范為目前執行的Z新國標，等同于IEC 61000-4-15:2003。IEC 61000-4-15:2010是現行的國際標準。

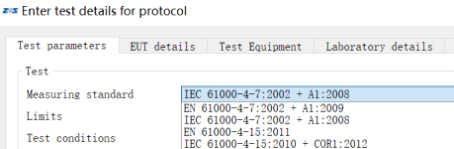

測試方案：德國高美測儀EMC諧波閃爍測試系統軟件支持Z新版的閃爍測試標準IEC 61000-4-15:2010/COR1:2012，另外之前版本IEC61000-4-15:2011也還可選。

二、EMC電磁兼容閃爍測試限值標準

1、當前16A以內設備閃爍測試限值標準的IEC版本有：IEC 61000-3-3:2013 + A1:2017 + A2:2021，以及IEC 61000-3-3:2013 + A1:2017。而國內目前執行的標準版本為GB 17625.2-2007 電磁兼容限值對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制，等同于IEC 61000-3-3:2005。

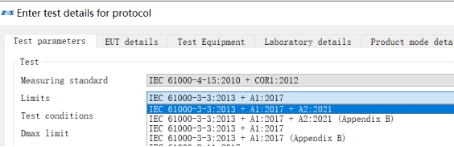

測試方案：德國高美測儀EMC諧波閃爍測試系統支持Z新的閃爍測試標準IEC 61000-3-3:2013 + A1:2017 + A2:2021，另外之前版本的標準也還可選，例如目前國標對應的IEC 61000-3-3:2005已修訂為IEC 61000-3-3:2013或更高版本。

2、當前大于16A小于75A設備閃爍測試限值標準的IEC版本有：IEC 61000-3-11:2019，以及IEC 61000-3-11:2017。而國內目前執行的標準版本為GBT 17625.7-2013 電磁兼容限值對額定電流≤75A且有條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制，等同于IEC 61000-3-11:2000。

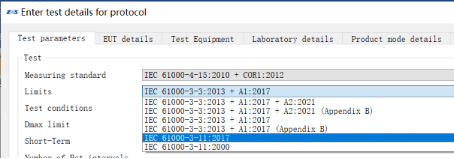

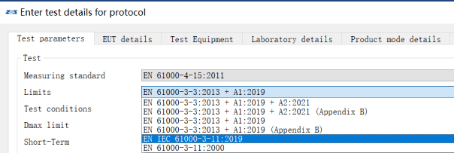

測試方案：德國高美測儀EMC諧波閃爍測試系統支持Z新的諧波測試標準IEC 61000-3-11:2019，另外之前版本的標準也還可選，例如目前國標對應的IEC 61000-3-11:2000已修訂為IEC 61000-3-12:2017。

五、測試系統和設備方案

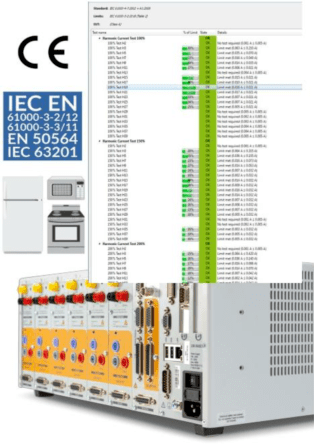

1、德國高美測儀EMC諧波閃爍測試系統持續支持現有的和即將推出的標準：

? IEC/EN 61000-4-7：實驗和測量技術-供電系統及其所連接設備諧波、間諧波的測量和測量儀器導則

? IEC/EN 61000-3-2：限值-諧波電流發射限值（設備每相輸入電流≤16A）

? IEC/EN 61000-3-12：限值-每相輸入電流大于16A小于等于75A連接到公用電壓系統的設備產生的諧波電流限值

? IEC/EN 61000-4-15：實驗和測量技術-閃爍儀-功能和設計規范

? IEC/EN 61000-3-3：限值-對每相額定電流≤16A且無條件接入的設備在公用電壓供電系

統中產生的電壓變化、電壓波動和閃爍的限制

? IEC/EN 61000-3-11：限值-對額定電流≤75A且有條件接入的設備在公用電壓供電系統中產生的電壓變化、電壓波動和閃爍的限制

2、測試系統組成：

鏈接：EMC電磁兼容諧波閃爍測試限值標準解析以及測試系統方案
