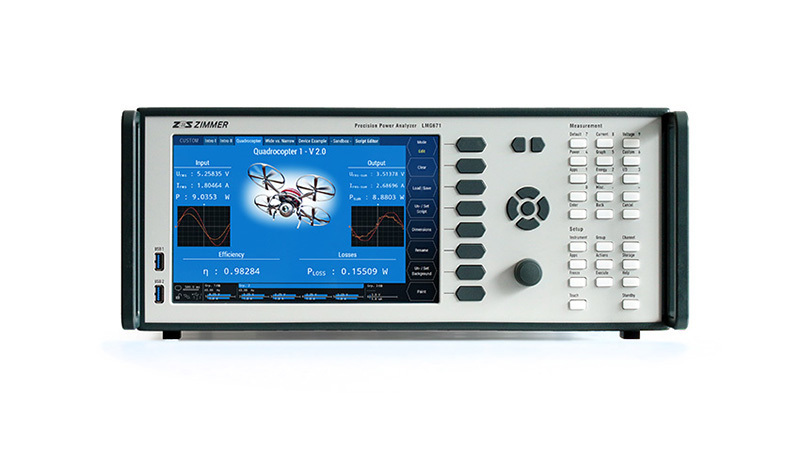

功率分析儀LMG650設定都影響整個組的所有通道,首先是對同步信號的設定：
      功率分析儀LMG650 Sync同步源：選擇用于整個組的所有通道的同步源信號，有以下幾種：
              Un      使用電壓信號作為同步源（n是第n個通道）
              In       使用電流信號作為同步源（n是第n個通道）
              Line     工頻電源信號作為同步源
              Extn     使用外部的同步源信號
              SyClamp 通過L50-Z19使用外部電流鉗獲取同步源
功率分析儀Demod解調：選擇解調器用于同步信號的調幅解調
              off      不使用調制解調
              <1kHz   解調小于1kHz的載波信號（如快速點火控制）
              >1kHz   解調大于1kHz的載波信號（如電子鎮流器）
功率分析儀HP高通濾波：選擇一個高通濾波器對同步信號濾波
               off      不適用濾波器
               >0.5Hz  信號頻率大于0.5Hz時使用
               >30Hz   信號頻率大于30Hz時使用
功率分析儀LP低通濾波：選擇一個低通濾波器對同步信號濾波
               off       不使用濾波器
    功率分析儀如果選擇某個頻率值，使用對應頻率的低通濾波器。有如下頻率的濾波器可供選擇：5Hz，10 Hz，20 Hz，50 Hz，100 Hz，200 Hz，500 Hz，1k Hz，2k Hz，5k Hz，10k Hz，20k Hz，50 kHz.
    功率分析儀接著是測量信號的設定：Filt:這里可以開啟或關閉儀器電壓和電流通道的低通濾波器。這個濾波器僅對測量信號起作用（影響采樣值），不影響同步源設定。有如下濾波器：270k Hz，150k Hz，138k Hz，90k Hz，42k Hz，30 k Hz，21k Hz，11 k Hz，10k Hz，9.2k Hz，6k Hz，2.8k Hz，2k Hz，1.4k Hz，700 Hz，350 Hz，175 Hz，87.5 Hz，60 Hz，30 Hz。
    S-Cpl:定義信號耦合方式。這設定不影響觸發信號?？赡艿闹涤校?br/>    功率分析儀AC+DC:所有的信號都被計算
    功率分析儀AC:僅信號中的AC成分被計算。DC信號被分離，請注意，這個分離是通過測量之后使用軟件進行分離，而不是硬件分離。所以對于測量量程來說沒有任何的優勢，也不影響示波值。這個耦合模式的優勢的有更好的測量精度因為DC誤差被屏蔽。
