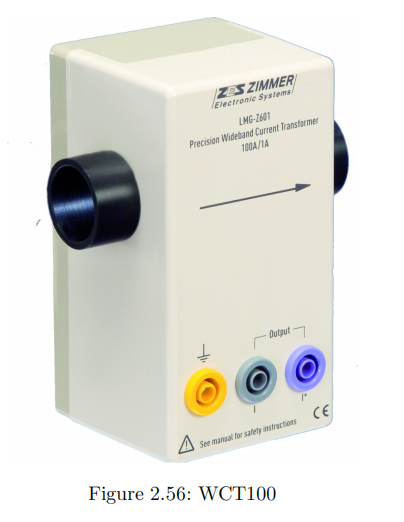

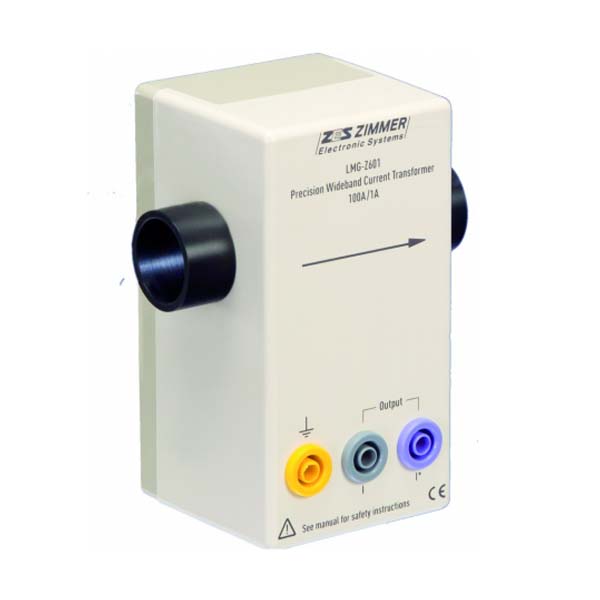

精密寬帶電流互感器 100 A (WCT100)

WCT100是精密功率計LMG的附件，具有高帶寬。高頻設計在高頻下提供好的最佳精度。它還簡化了在高頻應用中具有浮動電位的輸出功率的測量。電流互感器具有1A的電流輸出，可以直接連接到LMG電流輸入。對于WCT100與精密功率計LMG的連接，請使用細長的扭絞實驗室導線，不需要更長的導線。

1 安全警告

• 始終先將傳感器連接到儀表，然后再連接到被測試設備。

• 如果沒有連接負載，次級端子必須短路！

• 請參閱章節安全建議 [1.2→5]！

2 規格

3 精度規格

精度規格基于：無直流電流分量，正弦電流，環境溫度+23±3°C，校準間隔為1年，輸出負擔最大100 mΩ，最大1米扭絞實驗室導線，一次導體位于傳感器中間。

使用WCT100和LMG規格來計算整個系統的精度。

4 由于共模效應提高精度

在高頻應用中，對高共模電壓電位進行電流測量時，將黃色插頭接地可能是有利的。LMG和電流互感器內部都有雙重電氣隔離：LMG內部和電流互感器內部，以及從隔離一次導線到電流互感器的電容耦合。因此，二次側既沒有與負載電流的電氣接觸，也沒有與地面的接觸，電流通道處于未定義電位。通過從一次導體到完全浮動的二次變壓器側的電容耦合產生的寄生電流可能會影響測量精度。這些電流可以通過連接在二次側變壓器線圈內部的黃色插頭接地來繞過，從而補償這些電流的磁場，避免產生進一步的干擾。通過將浮動電壓降低到接近地面電位，可以提高高頻精度，但這也可能引起諧振，因此要注意不要扭曲測量精度。
