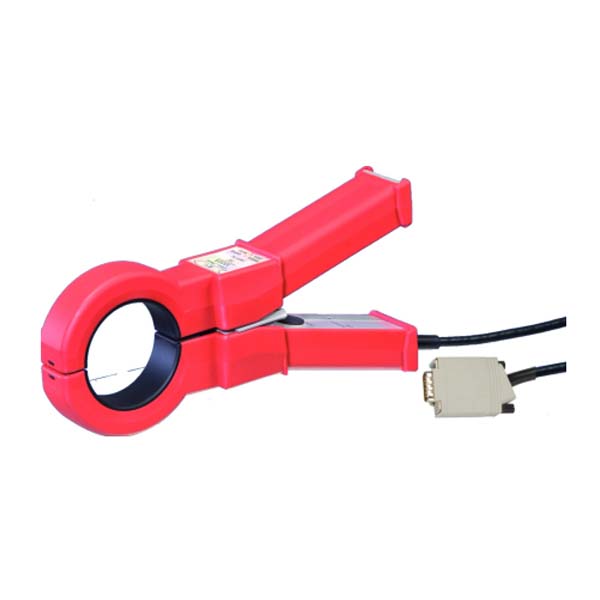

| 測量類別 | 600V CAT III |
| 防護等級 | 2 |
| 溫度范圍 | -10°C ... +50°C |
| 重量 | 0.6 kg |
| 輸出連接 | 2米固定線纜，帶DSUB15插頭連接到LMG |
13817443004

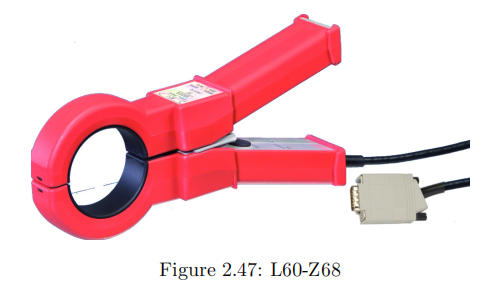

1 安全警告
始終先將傳感器連接到儀表，然后再連接到被測試設備。
在有負載電流的情況下操作傳感器，并且沒有同時連接到LMG，這將損壞傳感器并對用戶造成危險！
連接電纜時沒有安全絕緣！避免接觸危險電壓！
請參閱章節安全建議 [1.2→5]！
2 規格
項目 | 參數說明 |
額定輸入電流 | 1000 A |
最大TRMS值 | 1100 A |
測量范圍 | 1500 A峰值 |
最大輸入過載 | 連續1500 A @ +20°C |
帶寬 | 直流 ... 2 kHz |
測量類別 | 600V CAT III |
防護等級 | 2 |
溫度范圍 | -10°C ... +50°C |
重量 | 0.6 kg |
輸出連接 | 2米固定線纜，帶DSUB15插頭連接到LMG |
3 精度規格
精度規格基于：正弦電流，環境溫度+23±3°C，校準間隔為1年，一次導體位于鉗口中間。零偏移調整為零。
電流 | 振幅精度規格（直流） | 相位精度規格（1kHz） |
100 A ... 1100 A | ±2% | ±4° |
使用L60-Z68和LMG規格來計算整個系統的精度。
4 電流鉗 L60-Z68 與 LMG600 的連接
使用電流傳感器適配器 L60-X-ADSE。
LMG600 的連接器內部電子設備包含了電流鉗 L60-Z68 的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取。
LMG600 配合 L60-Z68 的測量范圍
額定范圍 / A | 30 | 60 | 120 | 250 | 500 | 1000 |
最大TRMS值 / A | 33 | 66 | 132 | 275 | 550 | 1100 |
最大峰值 / A | 97.7 | 195.3 | 390.6 | 781.3 | 1500 | 1500 |
用于精度計算的范圍峰值 / A | 97.7 | 195.3 | 390.6 | 781.3 | 1563 | 3125 |
精度
使用L60-Z68和LMG600規格來計算整個系統的精度。
由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“用于精度計算的范圍峰值”來確定LMG600的精度。
由于L60-Z68與傳感器和I的內部連接，請使用LMG600的電流傳感器輸入精度規格。
