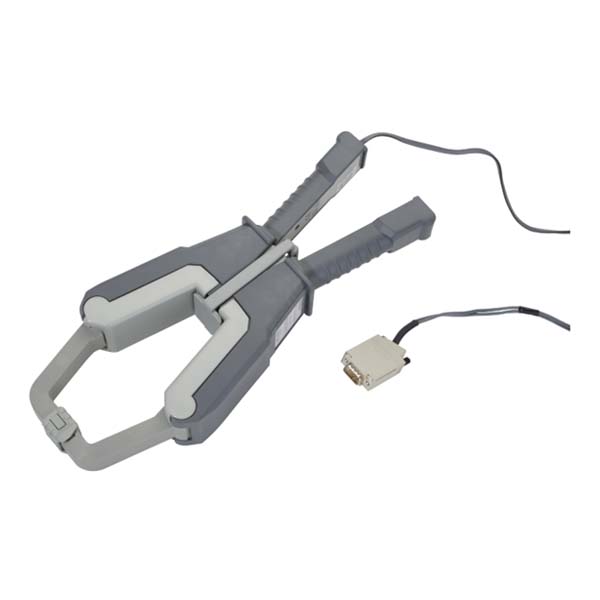

| 防護等級 | 2 |
| 溫度范圍 | -10°C ... +50°C |
| 重量 | 1.88 kg |
| 輸出連接 | 2米固定線纜，帶DSUB15插頭連接到LMG |
13817443004

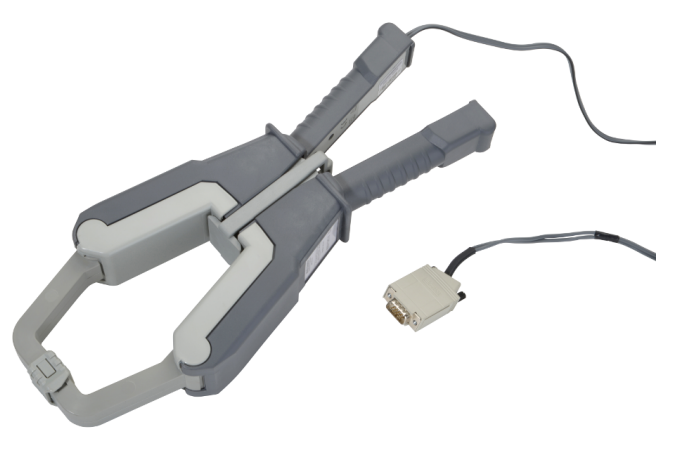

1 安全警告
始終先將傳感器連接到儀表，然后再連接到被測試設備。
在有負載電流的情況下操作傳感器，并且沒有同時連接到LMG，這將損壞傳感器并對用戶造成危險！
連接電纜時沒有安全絕緣！避免接觸危險電壓！
使用安全蓋“P”（圖2.46 [→54]）以防止在夾緊過程中發生短路！
請參閱章節安全建議 [1.2→5]！
2 規格
項目 | 參數 |
額定輸入電流 | 3000 A |
測量范圍 | 3200 A / 9000 A峰值 |
最大輸入過載 | 連續3600 A，6000 A 5分鐘/小時 @ +20°C |
帶寬 | 40 Hz ... 5 kHz |
負載 | <2.5 VA |
測量類別 | 600V CAT III |
防護等級 | 2 |
溫度范圍 | -10°C ... +50°C |
重量 | 1.88 kg |
輸出連接 | 2米固定線纜，帶DSUB15插頭連接到LMG |
3 精度規格
精度規格基于：正弦電流，環境溫度+23±3°C，校準間隔為1年，一次導體位于鉗口中間，信號頻率50Hz至60Hz。
電流 | 幅度精度規格 | 相位精度規格 |
1 A ... 100 A | ±2% | ±1.6° |
100 A ... 1000 A | ±1% | ±1° |
1000 A ... 3000 A | ±0.5% | ±0.5° |
使用L60-Z66和LMG規格來計算整個系統的精度。
耦合模式的影響：此電流鉗只能測量交流電流。直流偏移可能會導致額外的誤差。因此，此鉗應僅與LMG設置：交流耦合一起使用。精度僅在此情況下有效。
4 電流鉗 L60-Z66 與 LMG600 的連接
使用電流傳感器適配器 L60-X-ADSE。
LMG600 的連接器內部電子設備包含了電流鉗 L60-Z66 的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取。
LMG600與L60-Z60的測量范圍
額定范圍 / A | 15 | 30 | 60 | 120 | 240 | 450 | 900 | 1800 | 3000 |
最大TRMS值 / A | 16.5 | 33 | 66 | 132 | 264 | 495 | 990 | 1980 | 3200 |
最大峰值 / A | 42 | 84 | 168 | 336 | 672 | 1407 | 2814 | 5625 | 9000 |
計算精度范圍峰值 / A | 42 | 84 | 168 | 336 | 672 | 1407 | 2814 | 5625 | 11250 |
精度
使用L60-Z66和LMG600規格來計算整個系統的精度。
由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“用于精度計算的范圍峰值”來確定LMG600的精度。
由于L60-Z66與直接電流輸入I*和I內部連接，請使用LMG600的精度規格來確定5 mA至5 A范圍。
更高的電氣安全防護等級，確保測試人員安全。
專注功率測量40多年，德國品質保障，本地售后服務。
0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。
觸屏自定義界面，支持鍵盤鼠標及遠程操作。
允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。
靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。
可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。
符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。
每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。
實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。
電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。
無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
