1 安全警告
始終先將傳感器連接到儀表，然后再連接到被測試設備。
在傳感器與負載電流和LMG沒有并聯連接的情況下操作傳感器會導致傳感器損壞，對用戶有危險！
連接電纜時沒有安全絕緣！避免接觸危險電壓！
請參閱安全建議章節 [1.2→5]！

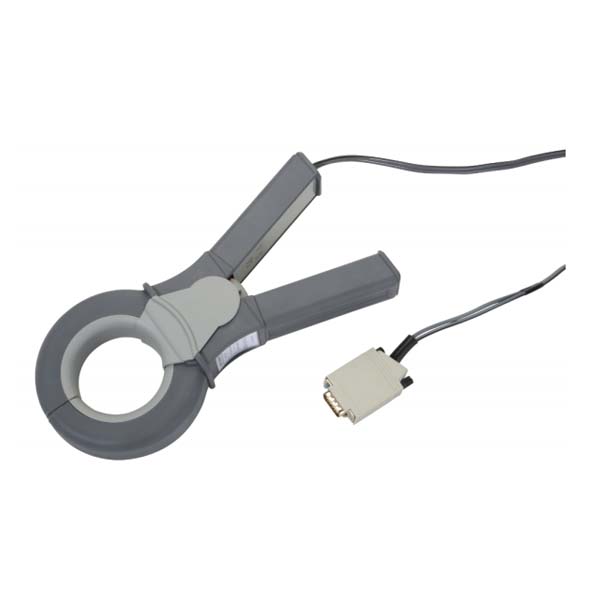

2 規格
項目 | 參數 |
額定輸入電流 | 1000 A |
測量范圍 | 1200 A / 3000 A峰值 |
最大輸入過載 | 1200 A 持續，2000 A 持續5分鐘/小時 @ +20℃ |
帶寬 | 30 Hz ... 10 kHz |
負載 | <2.5 VA |
測量類別 | 600 V CAT III |
防護等級 | 2 |
重量 | 650 g |
輸出連接 | 2米固定導線，帶DSU15插頭到LMG |
憑借其高基本精度，該鉗形電流表的下限截止頻率為5 Hz，上限截止頻率為50 kHz，非常適合用于測量頻率逆變送器輸出。內部誤差補償電路專為此應用設計。
3 精度規格
精度規格基于：正弦電流，環境溫度+23±3℃，校準間隔1年，一次導體位于夾具中央，信號頻率50 Hz ... 60 Hz，允許線性插值。
電流 | 幅度精度規格 | 相位精度規格 |
1 A | ±1.5 % | ±2° |
10 A | ±1.5 % | ±2° |
200 A | ±0.75 % | ±0.75° |
1000 A | ±0.5 % | ±0.5° |
使用L60-Z60和LMG規格計算整個系統的精度。
耦合模式的影響：該電流鉗形電流表只能測量交流電流。直流偏移可能導致額外誤差。因此，該鉗形電流表應僅與LMG設置：交流合使用。精度僅對本案例有效。

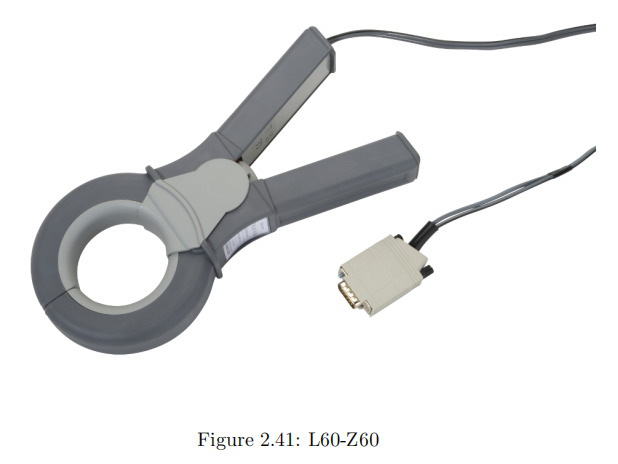

4 電流鉗形電流表L60-Z60與LMG600的連接
使用電流傳感器適配器L60-X-ADS。
LMG600的連接器內部電子設備包含電流鉗形電流表L60-Z60的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器讀取。
LMG600與L60-Z60的測量范圍
額定范圍 / A | 5 | 10 | 20 | 40 | 80 | 150 | 300 | 600 | 1000 |
最大TRMS值 / A | 5.5 | 11 | 22 | 44 | 88 | 165 | 330 | 660 | 1200 |
最大峰值 / A | 14 | 28 | 56 | 112 | 224 | 469 | 938 | 1875 | 3000 |
計算精度范圍峰值 / A | 14 | 28 | 56 | 112 | 224 | 469 | 938 | 1875 | 3750 |
精度
使用L60-Z406和LMG600規格計算整個系統的精度。
由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“用于精度計算的范圍峰值”來確定LMG600的精度。
由于L60-Z60與直接電流輸入I*和I的內部連接，請使用LMG600的精度規格來確定5 mA ... 5 A范圍。
