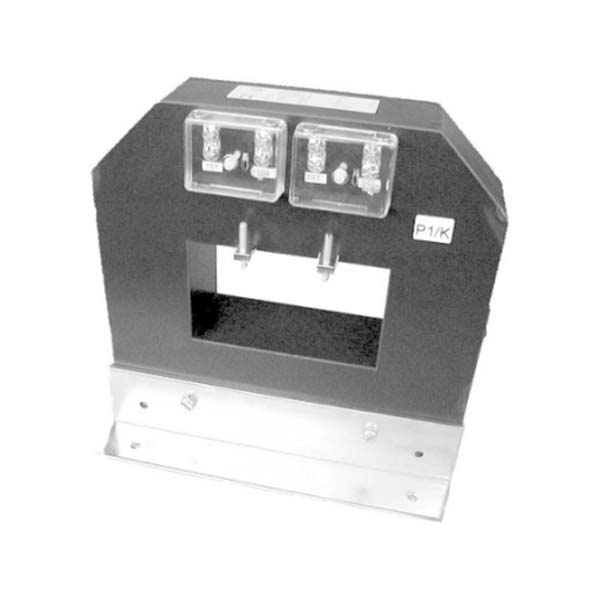

精密電流互感器 10 kA（LMG-Z562）

防護等級	2
工作溫度	-5℃ ... +40℃
重量	32 kg
母線	3根160mm x 10mm，主固定裝置M5，開槽無頭螺釘，最大2.5 Nm
相鄰母線之間的最小中心距離	285 mm
輸出連接	螺釘端子M5，飛利浦內六角螺釘，最大4 mm2（柔性）/ 6 mm2（實心），緊固扭矩3.5 Nm

全國熱線

13817443004

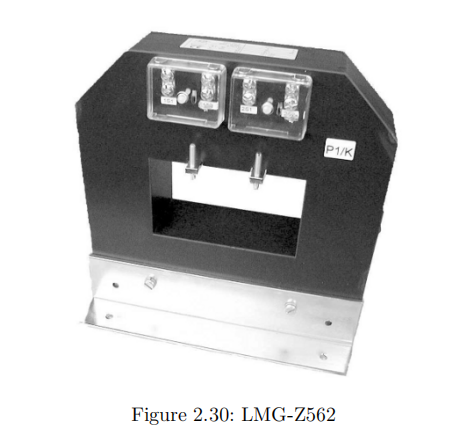

精密電流互感器 10 kA（LMG-Z562）

1 安全警告

始終先將傳感器連接到儀表，然后再連接到被測試設備。

如果沒有連接負載，次級端子必須短路！

請參閱安全建議章節 [1.2→5]！

2、規格

項目	參數
測量范圍	連續10 kA有效值
次級電流	2 A有效值
額定變比	5000:1
帶寬	15 Hz ... 5 kHz
負載阻抗	1 ... 2.5Ω，功率因數=1
測量類別	600V CAT IV / 1000V CAT III（EN 61010-1）
設備最高電壓（Um）	1.2 kV（EN 60664-1）
測試電壓	6kV, 50Hz, 1分鐘
額定一次電流（IPN）	5000 A
額定二次電流（ISN）	1 A
額定連續熱電流（Id）	10 kA
額定短時間熱電流（Ith）	100 * IPN（1秒）
儀表安全系數（FS）	≤ 55 * IN
防護等級	2
工作溫度	-5℃ ... +40℃
重量	32 kg
母線	3根160mm x 10mm，主固定裝置M5，開槽無頭螺釘，最大2.5 Nm
相鄰母線之間的最小中心距離	285 mm
輸出連接	螺釘端子M5，飛利浦內六角螺釘，最大4 mm2（柔性）/ 6 mm2（實心），緊固扭矩3.5 Nm

3 精度規格

精度規格基于：正弦電流，環境溫度-5℃至+40℃，一次導體位于變壓器中央，總負載阻抗（包括LMG的布線和電流路徑）在1至2.5Ω之間，相鄰母線之間的中心距離≥285mm。

精度規格為幅度±（測量值的百分比）/相位（在48 ... 66 Hz時）
電流	Z562
50 A ... 250 A	≤0.05 / ≤0.1°
250 A ... 1000 A	≤0.03 / ≤0.07°
1000 A ... 2500 A	≤0.02 / ≤0.05°
2500 A ... 6000 A	≤0.02 / ≤0.04°
6000 A ... 10 kA	≤0.02 / ≤0.05°
