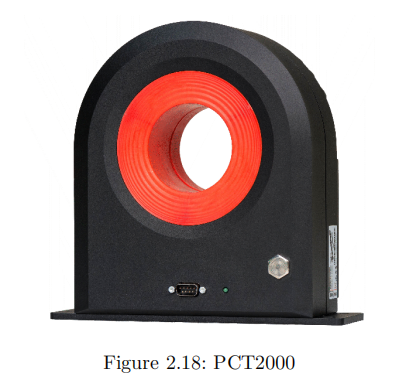

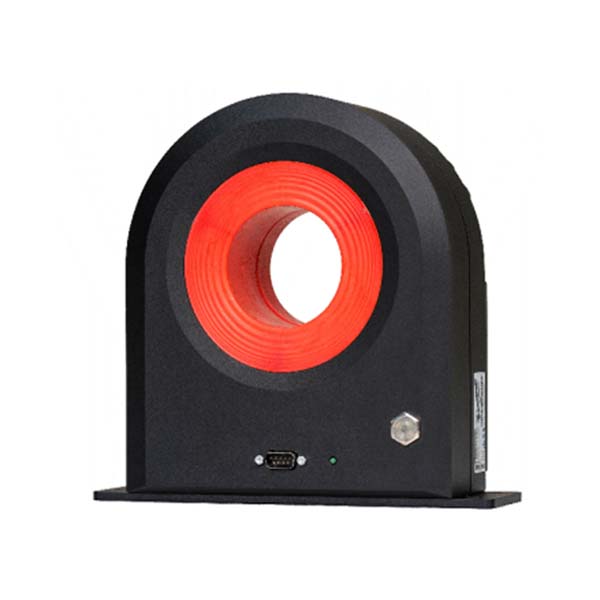

精密電流傳感器2000 A  PCT2000

一種無接觸、閉環、基于磁通門的電流測量傳感器，旨在提供極高的線性度和完整的工業溫度范圍。該傳感器具有鋁制外殼，用于屏蔽電磁干擾。

1、安全警告

始終先連接傳感器到儀表，然后連接傳感器到被測設備。

注意:使用無絕緣母線時，請考慮DSUB電纜絕緣或避免接觸!

請參閱安全建議章節【1.2→5】!

2 規格

3 精度規格

精度規格基于：正弦電流，環境溫度+23±3℃，校準間隔為1年，一次導體位于傳感器中央。

4 PCT2000的DSUB9連接器引腳分配

狀態引腳屬性：開路集電極輸出，正向方向從引腳8到引腳3。最大正向電流：10 mA。最大正向電壓：60 V。最大反向電壓：5 V。

5 安裝

強烈建議對傳感器頭部進行接地！即使產品上沒有安全接地的要求，出于安全原因，強烈建議將傳感器頭部PCT2000連接到地線！如果在安裝過程中損壞，一根裸露的導線連接到鋁制外殼，這將防止傳感器頭部和LMG連接電纜通電。使用環形端子和為安裝的最大短路電流設計的鋸齒鎖緊墊圈將地線連接到傳感器頭部PCT2000，并固定到其中一個安裝孔。還建議對傳感器頭部PCT2000進行接地，以消除電容耦合失真。

當所有連接都固定好后，接通主電源。當主電源接通時，前面靠近“電源”符號的綠色發光二極管會亮起。對于每個連接的傳感器，如果連接正確且傳感器在正常范圍內工作，前面的綠色發光二極管將會亮起。

6 系統上電順序

不要在未給傳感器供電的情況下允許主電流通過！即使傳感器受到內部傳感器保護電路的保護，傳感器也不會在未正確供電的情況下在主電流應用前開始正常運行。

1. 確保傳感器與電表LMG正確連接。

2. 打開電表LMG以確保傳感器的供電。

3. 等待直到綠色LED指示正常運行狀態。

4. 現在開始測量。

7 無供電或次級電路斷開的傳感器

在以下條件下，交流和直流一次電流都可以施加到額定電流的100%：

• 傳感器未供電且次級電路斷開

• 傳感器未供電且次級電路閉合

• 傳感器已供電且次級電路斷開

• 傳感器已供電且次級電路在測量過程中中

請注意，在所有四種情況下，傳感器核心都會被磁化，導致輸出偏移電流發生小變化（小于10 ppm）。
