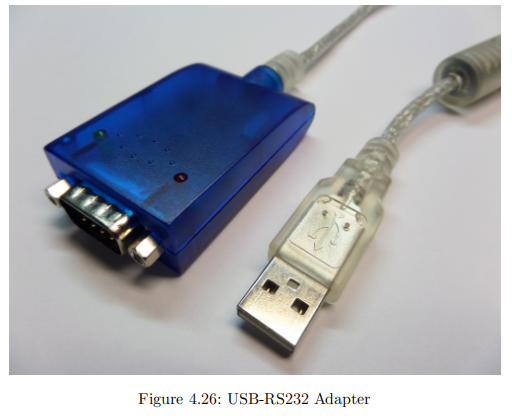

USB-RS232適配器（LMG-Z316）

這款USB-RS232適配器Z316對于通過虛擬COM端口模擬與帶有USB端口的PC和功率計LMG進行通信非常有用。通信通過驅動程序通過USB傳輸到適配器，對于用戶來說，其方式與直接連接PC/COMx到LMG/COM相同。功率計LMG將通過此虛擬COM端口可訪問。

1 安全警告

• 請參閱安全建議章節 [1.2→5]！

2 系統要求，硬件規格

• Windows：提供驅動程序，請參閱ZES支持CD“LMG500 USB驅動程序”

• Linux：驅動程序是內核2.4.x或更新版本（ftdi_sio模塊）的一部分

• 吞吐量高達230.400波特

• 支持帶有RTS/CTS的數據流控制，硬件重置帶有“斷開”

• 適配器長度約為1米，標準RS232 DSUB9公頭帶UNC螺母和USB Type A插頭連接到LMG，標準1:1串行電纜，可延長至15米

3 RS232 插頭

DSUB9 公頭連接器，帶UNC螺母，引腳分配：

4 交付內容

• USB-RS232 適配器

• RS232 接口電纜（LMG-Z317）
