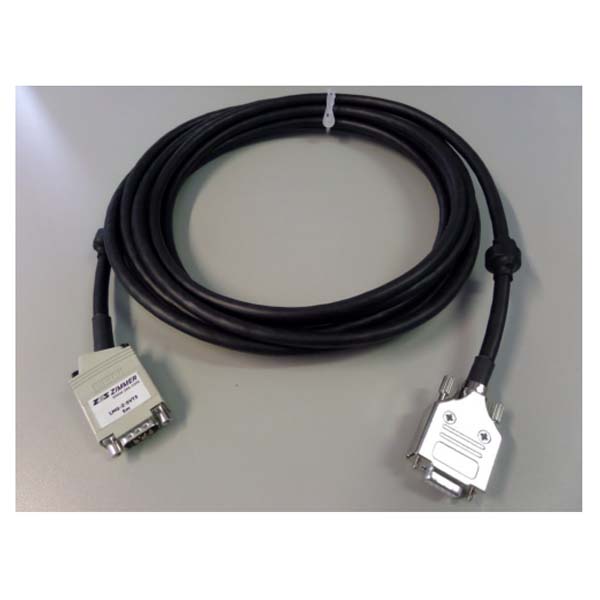

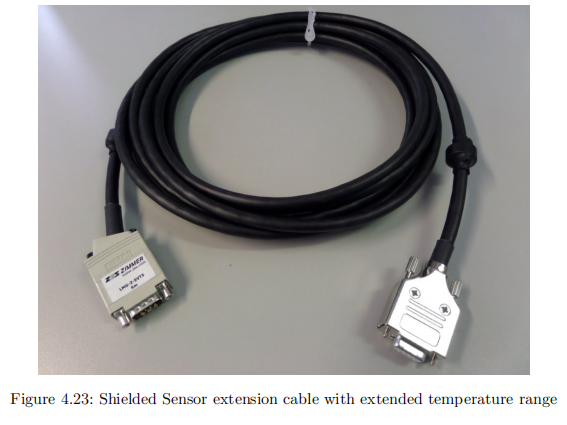

帶擴展溫度范圍的屏蔽傳感器延長電纜（LMG-Z-SVT）

這是一種高質量的、屏蔽良好的傳感器延長電纜，適用于高EMC環境。特殊的電纜結構和集成的濾波元件減少了噪聲干擾。這使得它能夠在長電纜運行和嘈雜環境中無干擾地運行。兩端連接器均配有UNC4-40螺紋。電纜不含鹵素，具有良好的抗紫外線性能。

它可用于延長PSU和PCT連接電纜的電纜長度。在這種情況下，它用于精密電流傳感器PSU60/200/400/600/700/1000或PCT200/600和LMG特定連接電纜與LMG之間。

所有引腳都是1:1連接，除了引腳2和引腳7，它們是為與電流傳感器PSU和PCT一起使用而保留的。這種傳感器延長電纜不能作為RS232連接電纜使用！

1 安全警告

• 注意：無安全絕緣，工作電壓最大50V，當使用不帶絕緣的Busbar或其他不絕緣的物品時，請確保延長電纜與危險電壓之間保持安全距離！

• 請參閱安全建議章節 [1.2→5]！

2 規格

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
