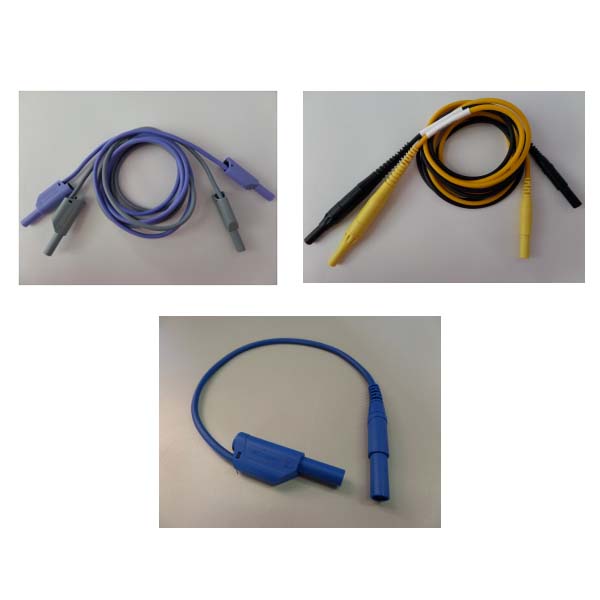

| 顏色 | 長度 |
| 灰色和紫色 | LMG-Z307I: 0.25 m LMG-Z308I: 1.5 m LMG-Z309I: 3 m LMG-Z310I: 6 m LMG-Z311I: 10 m |
| 黑色和黃色 | LMG-Z308U: 1.5 m LMG-Z309U: 3 m LMG-Z310U: 6 m LMG-Z311U: 10 m |
| 藍色 | LMG-Z307NSB: 0.25m |
13817443004
用于電壓和電流測量的安全實驗室導線。藍色電纜用于一般用途，例如在零調整時短路電壓通道或用于星形/三角形接線。
1 安全警告
請參閱安全建議章節 [1.2→5]！
黃色和黑色電壓電纜各有一個內置保險絲。每次測量前后：檢查保險絲！要更換此保險絲，請從所有電路中拔下電纜，使其免受危險電壓的影響。拆卸保險絲座。僅用指定類型的保險絲更換。重新組裝保險絲座。
2 規格

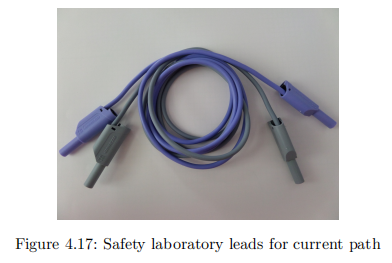

顏色 | 灰色和紫色 |
長度 | LMG-Z307I: 0.25 m LMG-Z308I: 1.5 m LMG-Z309I: 3 m LMG-Z310I: 6 m LMG-Z311I: 10 m |
測量類別 | 1000V / CAT III |
溫度范圍 | -10℃...+70℃ |
電纜 | PVC雙重絕緣 |
接觸部件 | 鍍金 |
套管 | PA6.6（聚酰胺） |
銅截面積 | 2.5 mm2 |
額定電流 | 32A |
表 4.4：用于電流路徑的安全實驗室導線

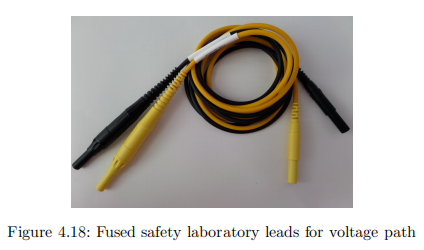

顏色 | 黑色和黃色 |
長度 | LMG-Z308U: 1.5 m LMG-Z309U: 3 m LMG-Z310U: 6 m LMG-Z311U: 10 m |
測量類別 | 1000V / CAT III |
溫度范圍 | -10℃... +70℃ |
電纜 | PVC雙重絕緣 |
接觸部件 | 鍍金 |
套管 | PA6.6（聚酰胺） |
銅截面積 | 1mm2 |
保險絲連接 | 6.3mm x 32mm，500mA，1000V，交流+直流；超快速動作，30kA分斷能力（在交流/直流1000V下），例如SIBA 7017240.0.5或ESKA 632.414 |
表 4.5：用于電壓路徑的保險絲安全實驗室導線

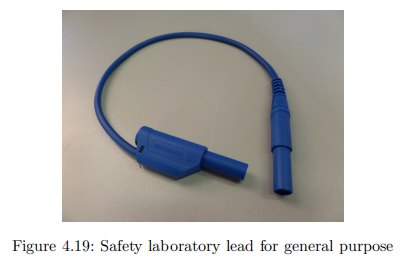

顏色 | 藍色 |
長度 | LMG-Z307NSB: 0.25m |
測量類別 | 1000V / CAT III |
溫度范圍 | -10℃... +70℃ |
電纜 | PVC雙重絕緣 |
接觸部件 | 鍍金 |
套管 | PA6.6（聚酰胺） |
銅截面積 | 2.5 mm2 |
額定電流 | 32A |
表 4.6：通用安全實驗室導線
