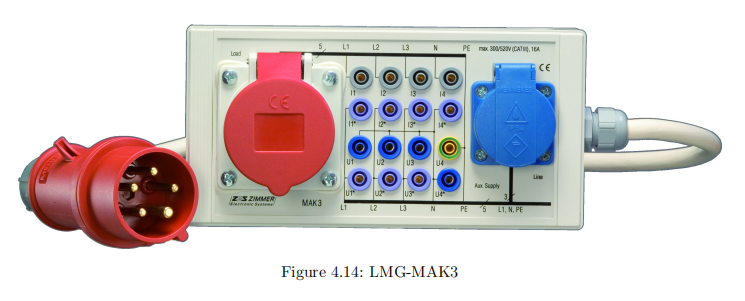

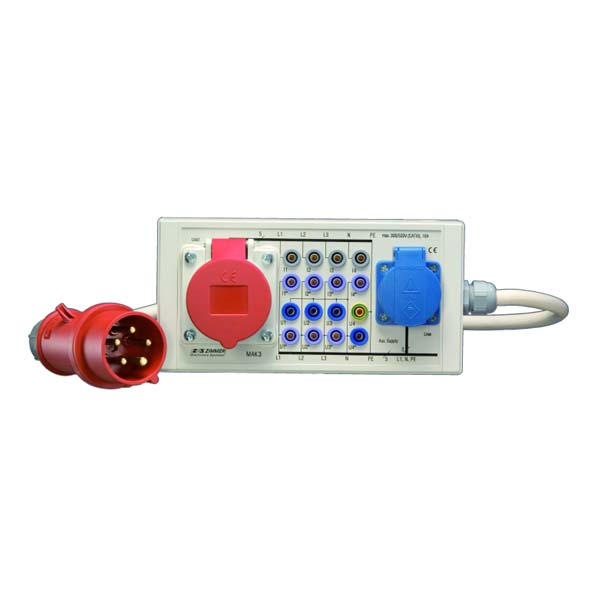

用于16A / 三相設備測量的適配器（LMG-MAK3）

MAK3 是一種適配器，用于測量三相系統，每相最大可達 16A。它是為 LMG 儀器系列開發的，但您也可以連接其他儀器。

供電通過一根大約 2 米長的線完成。舒科插孔為儀器供電。如果您正在測量負載，儀器的功耗未被考慮在內，因為它在測量連接器之前供電。如果您正在測量發電機，您應該從另一個插孔供電以避免測量誤差。使用 MAK3，您可以測量三相電壓（插孔 U1*、U2* 和 U3*）對中性連接器（U1、U2 和 U3）。但您也可以測量連接電壓。三個電流也可訪問（從 I1*、I2* 和 I3* 到 I 1、I2 和 I3）。此外，通過使用 4 通道儀器，您可以測量中性與地之間的電壓（U4* 對 U4）以及中性電流（I 4* 到 I 4）。

1 安全警告

• 始終先將適配器連接到儀表，然后再連接到被測設備。

• 注意：務必確保補丁板上的N（中性線）從輸入端連接到輸出端！可以通過電流測量路徑或補丁板上的短路來實現。打開的N（中性線）可能導致輸出端出現危險電壓，并可能損壞連接的負載！如果您不想測量L1、L2或L3中的電流，則必須將插孔Ix*和Ix短路以使電流流動！

• 請參閱第[1.2→5]章的安全建議。

2 規格
