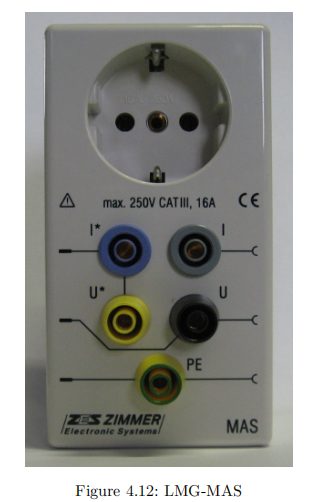

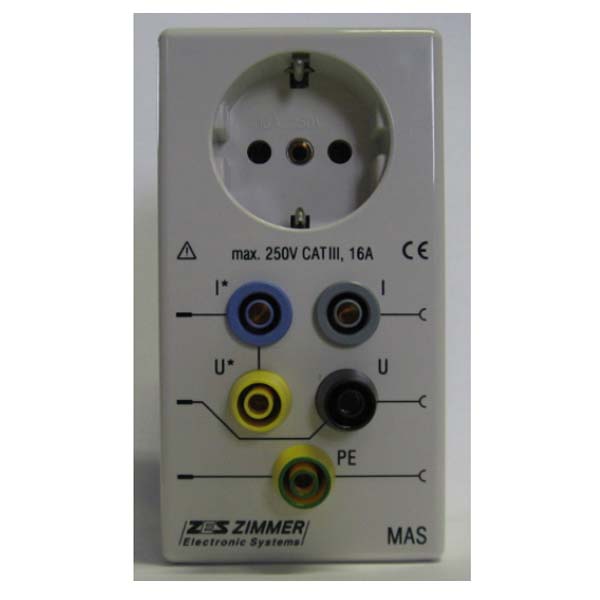

用于舒科設備測量的適配器（LMG-MAS）

MAS 是一種適配器，用于測量單相設備的適配插座，最大可達 16A。它是為 LMG 儀器系列開發的。供電通過固定安裝的舒科入口完成。負載連接到固定安裝的舒科插孔。使用 LMG-MAS，您可以測量電壓（插孔 U 和 U*）。電流也可以訪問（從 I* 到 I）。這些插孔必須連接到測量?jī)x器的插孔。

內部布線纜是這樣完成的，以便負載以正確的電流測量。這種布纜非常適合測量備用電源。一個重要點是安全性。MAS 符合 IEC61010-1 標準，并且為電壓高達 250V CAT II 構建。

1 安全警告

• 始終先連接適配器到儀表，然后再連接到被測設備。

• 注意！PE 插孔不應用于接地外部設備。僅允許用于測量目的。

• 重要！如果您不想測量電流，I* 和 I 插孔必須短路以使電流流動。

• 請參閱安全建議章節 [1.2->5]。

2 規格

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
