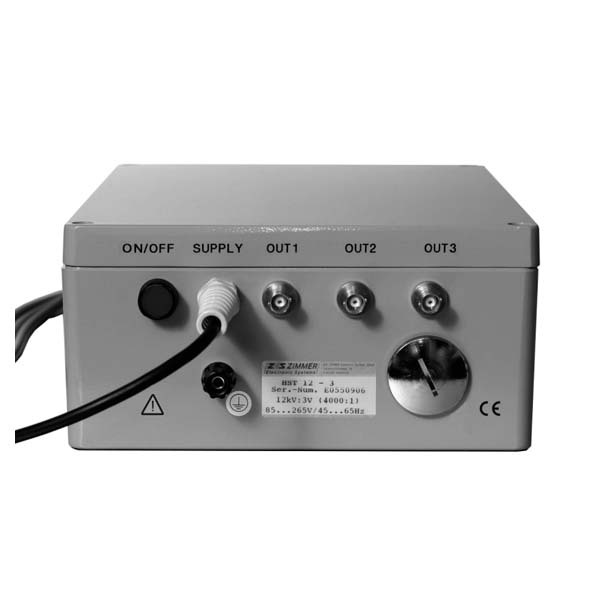

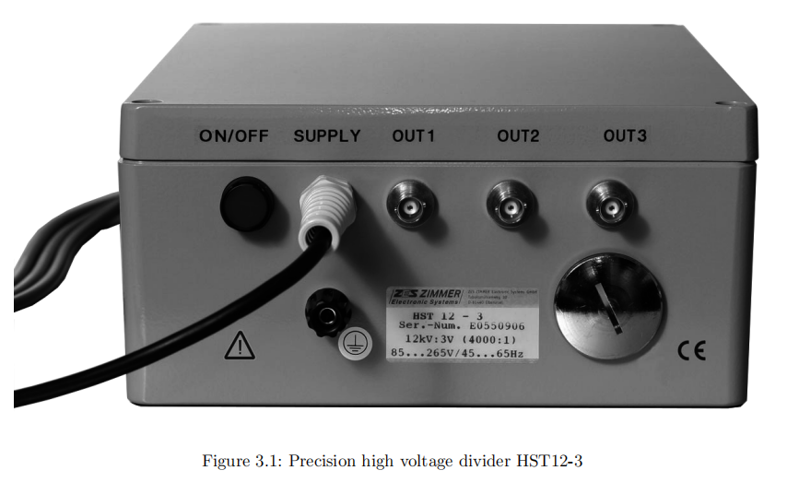

精密高壓分壓器（HST3，-6，-9，-12）

1 安全警告

• HST 系列不設計用于在中壓電網中工作！

• HST3、-6、-9、-12 系列的正常使用需要連接到高電壓。為了滿足安全要求，在所有情況下有必要對 HST3、-6、-9、-12 進行接地，以獲得安全性和功能性！使用足夠截面的接地導體以匹配可能的短路電流！

• 只有在使用外部高壓高能保險絲的情況下，才能連接到超過 1000V 的電壓！

• 為了防止局部放電，HST 的非屏蔽高壓引線必須相互之間、與其他導電部件和對地保持至少 25 毫米（HST3 和 HST6）和 50 毫米（HST9 和 HST12）的距離！不要觸摸高壓引線以避免局部放電。

• 由于 HST 的測量輸入設計用于電壓 >1000V，因此必須嚴格遵守 1000V 以上電氣設備和安裝的安全規則！

• 請參閱安全建議章節 [1.2->5]！

2 概述

HST 系列寬帶精密高壓分壓器擴展了 ZES ZIMMER 精密功率計 LMG 的電壓測量范圍，適用于標稱電壓超過 1000V 的應用。高壓輸入配有 2 米長的引線，連接到相對于地測量的電壓。客戶可以對開路引線進行對齊。

HST3（分別 HST6，-9，-12）將直流、交流或任何失真電壓以非常高的精度（分別 2000 / 3000 / 4000）除以 1000 的因子。分壓后的電壓可通過緩沖的低阻抗 BNC 輸出獲得。為了避免噪聲干擾，建議使用屏蔽電纜連接到 LMG 的測量輸入。

HST 可以提供單通道、雙通道或三通道版本，以滿足特定的測量任務。

單相 HST 用于單端系統（例如照明、等離子體發生、感應加熱、超聲波應用）。線對線電壓可以作為通道輸出信號之間的差異進行測量。對于浮動（差分）電壓測量，雙相 HST 為合適。

HST 設計用于氣體放電燈的測量，以高精度測量高頻燃燒電壓和點火電壓。這些特性使得 HST 能夠在電壓峰值超過 1000V 的頻率逆變器中使用。這些應用沒有由于照明或開關操作引起的浪涌和瞬態過電壓的風險。這些應用中的電壓峰值是明確定義的，并且由應用本身以有限的能量產生。

然而，HST 應由外部高壓高能保險絲保護。通過使用外部浪涌抑制器可以進一步提高操作可靠性。它應該連接在 HST 輸入端，在保險絲后面接地。

3 以“E...”或“F...”開頭的序列號規格

4 精度規格

精度規格基于：正弦電壓，環境溫度 +5℃ ... +40℃，校準間隔為1年，輸入電壓從最大有效值輸入電壓的3%到1，輸出負載最小 1kΩ || 最大 1nF（在 100kHz ... 300kHz 時，最小 1kΩ || 最大 100pF）

5 交付內容

• 精密高壓分壓器（HST）

• 大約3米長的從 HST 到功率計 LMG 的 BNC 連接電纜

• BNC 轉 4mm 插頭適配器
