電機的概念

電機是是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。在機械、水利、冶金、石油、煤炭、化學、航空、交通、發電、農業以及其他各種工業中，電動機被廣泛地應用著。工業4.0要求自動化程度不斷提高，這需要采用各種各樣的控制電機/伺服電機作為自動化系統的元件，隨著新能源汽車的發展，功率密度大的電動車用驅動電機也蓬勃發展。

電機的分類

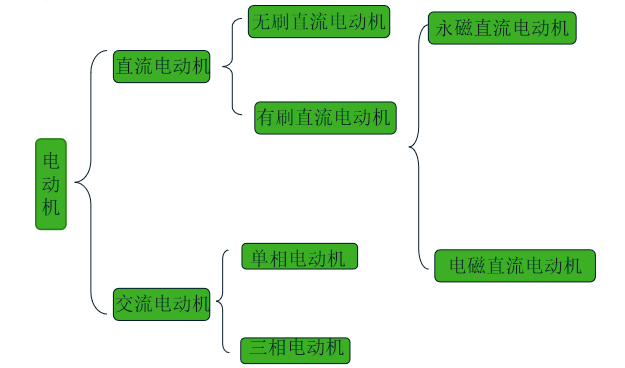

按工作電源類型分

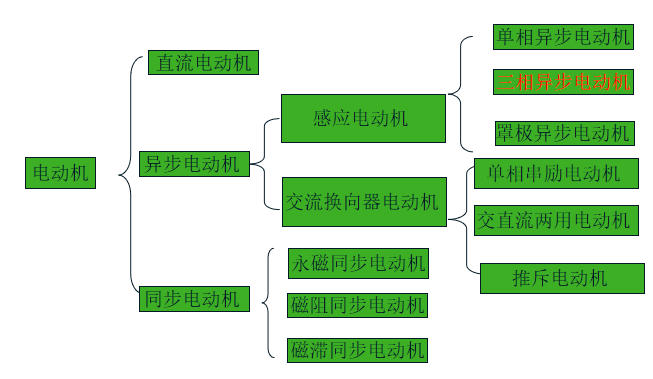

按結構和工作原理分

按啟動和運行方式分

電機標準

JB/T 5276-1991 小功率直流電動機通用技術條件

JB/T 5879-1991 YSB系列三相機床冷卻電泵

JB/T 5887-1991 家用真空吸塵器用單相串勵電動機風機 技術條件

JB/T 6222-1992 盤式制動異步電動機

JB/T 6737-1993 吸排油煙機用電動機通用技術條件

JB/T 6738-1993 封閉式制冷壓縮機用單相異步電動機 通用技術條件

JB/T 6739.2-1993 小型全封閉制冷電動機-壓縮機用熱保護器

JB/T 6740.2-1993 小型全封閉制冷電動機-壓縮機用正溫度系數熱敏電阻起動繼電器

JB/T 6740.3-1993 小型全封閉制冷電動機-壓縮機用電流式起動繼電器

JB/T 6741-1993 YSD系列變極雙速三相異步電動機

JB/T 6742-1993 小功率電動機用換向器

JB/T 6744-1993 小功率電動機試驗用測功機通用技術條件

JB/T 7577-1994 清水泵用電容運轉異步電動機技術條件

JB/T 7578-1994 食物攪碎用串勵電動機

JB/T 8157-1999 小功率單相串勵電動機通用技術條件

JB1136《微型單相交流串激電動機和試驗方法》

GB755《旋轉電機基本技術要求》GB1032《三相異步電動機試驗方法》GB1029《三相同步電機試驗方法》

GB5171《小功率電動機通用技術要求》ZBK22007-88《Y系列三相異步電動機技術條件》

GB-T18488.2-2006電動汽車用電機及其控制器等

電機測試項目

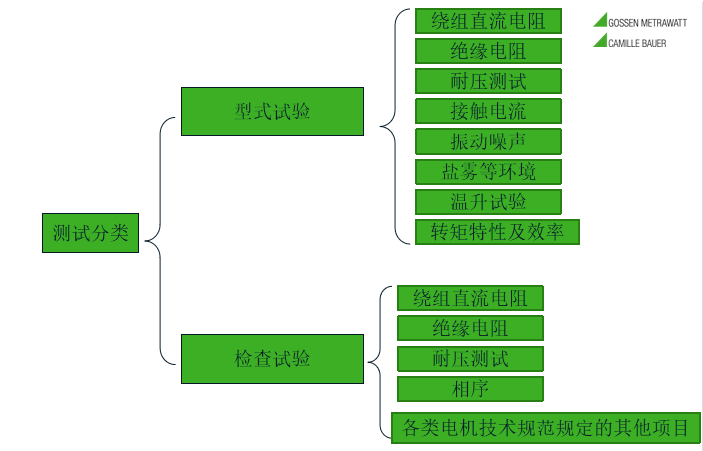

電機測試類型

重點測試項目---絕緣電阻測試

測試目的：電機在室溫、熱態和受潮后都應具有足夠的絕緣電阻值以保障操作者的安全

測試方法：繞組直接以及繞組對外殼之間施加測試電壓，電壓等級根據電機繞組的額定工作電壓而定

注意：

1、對于埋有檢溫計的電機，測量檢溫計對繞組和機殼的絕緣電阻時測量電壓應不大于250V

2、電機絕緣干燥和清潔情況可通過測定極化指數（PI）或吸收比來判斷．干燥和清潔的電機，其極化指數（PI)不小于2.0或吸收比不小于1.3

重點測試項目---繞組直流電阻測試

測試目的：通過測量冷態下的各繞組的電阻，和預設值對比，發現繞組接頭焊接質量，有無匝間短接等問題

測試方法：電橋法，微歐計法，電壓電流法等，Z常見的是用微歐計法，測量時，當電機在室內溫度穩定后，分別測量繞組各相各支路始末端，如果各相繞組在電機內部連接，則需要在每個出線端測量電阻，根據星型和角型接線用公式計算

注意：

用微歐計法測量直阻時，測試電流不能大于電機額定電流的10%，通電時間不能大于1分鐘。

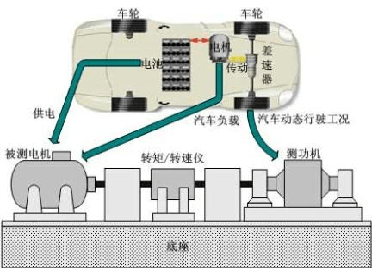

重點測試項目---電機轉矩及效率測試

獲取控制器效率η1=輸入功率/輸出功率

獲取電機效率η2=機械功率/輸入功率

計算額定效率 η = η 1* η 2

修正后η =100NT/9.55EI

電機測試儀表

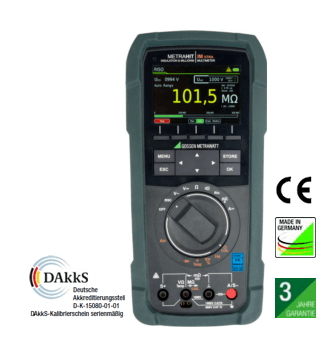

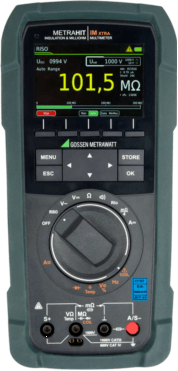

手持式絕緣微歐多用表

可測項目：

☆ 50 / 100 / 250 / 500 V / 1000V絕緣電阻測試

☆ 極化指數PI/吸收比DAR測試

☆ 四線法微歐測試@200mA/1A測試電流

☆ 兩線法小電阻測試@200mA測試電流

☆ VAC, DC, AC+DC, FIL, AAC, DC, AC+DC, FIL, Hz, Ω, F, oF/oC,

continuity/diode, %, RPM

☆ 電機繞組短路測試

手持式絕緣微歐多用表

產品特點：

☆ All In One，史上功能Z全的多用表

☆ 彩色LCD屏顯示，操作方便

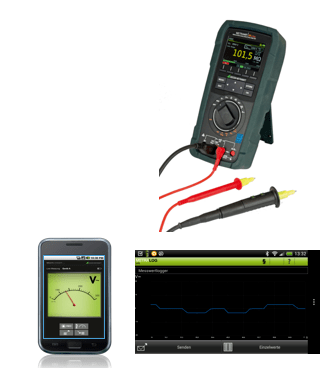

☆ 帶藍牙/WIFI功能，支持安卓軟件Metralog及PC軟件

☆ 表筆帶啟停和存儲功能

☆ 四位顯示，真有效值Z大100KHz帶寬

☆ 大容量背板鋰電池，方便換電

☆ 自定義測試序列，數據記錄

手持式絕緣微歐多用表

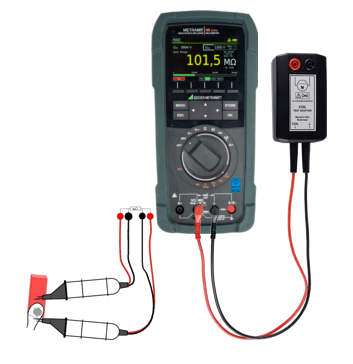

電機測試應用：

☆ 絕緣電阻測試

☆ 繞組直流阻值測試

☆ 繞組短接測試

新品家族系列

METRAHIT | IM PRO萬用表

INSULATION & RLO | MULTIMETER

METRAHIT |IM TECH

INSULATION & MILLIOHM | MULTIMETER

METRAHIT | IM XTRA

INSULATION & MILLIOHM | MULTIMETER

METRAHIT | IM E-DRIVE

INSULATION & MILLIOHM | MULTIMETER

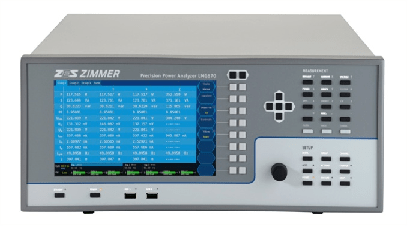

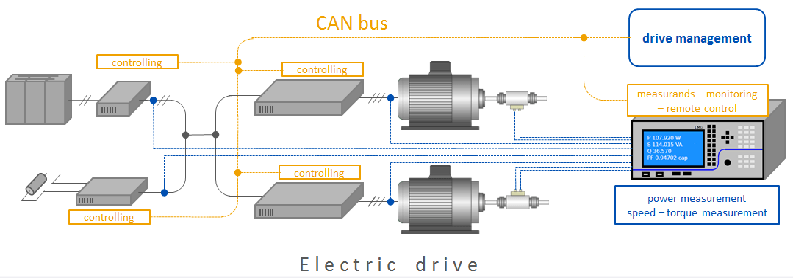

功率分析儀

☆ 精度：讀數誤差%+量程誤差%

☆ 帶寬：高轉速電機需要高帶寬

☆ 采樣率：采樣越高越接近真實

☆ 校準周期：6個月還是12個月

☆ 安全等級： CATII不用在CAT III環境

☆ 圖形界面：是否支持自定義電機測試參數和界面

☆ 低頻下表現：10Hz以下低轉速電機的精度表現

☆ 高級應用：高次諧波 CAN通訊 VGA 扭矩轉速 諧波閃爍

功率分析儀

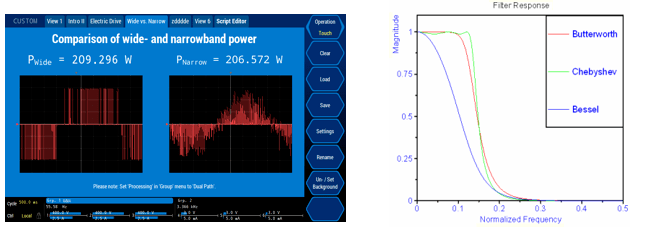

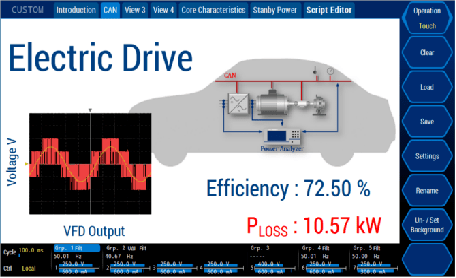

由于控制器輸出高頻PMW調制電壓信號給電機，功率分析儀的濾波設置會對功率的計算產生影響，同一界面顯示濾波和不濾波的功率值非常重要

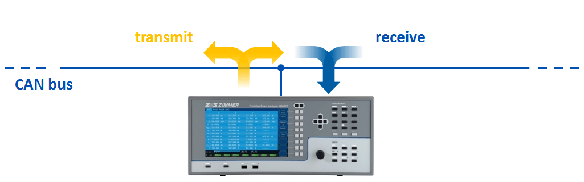

車載對標實驗時CAN通訊尤為重要

獲取更多信息，請聯系德國GMC高美測儀（天津）科技有限公司。
