功率分析儀的接線方法介紹：

使用功率分析儀測試產品時，接線是首先要做的，也是Z基本的操作。由于原理和實際接線之間存在一些差異，一些客戶不知道從哪里開始。

三相功率分析儀由三個單獨的測量通道組成，檢測接線方式包括單相二線制。.單相三線制.三相三線制.三相四線制。

一功率分析儀--單相二線制(1P2W)

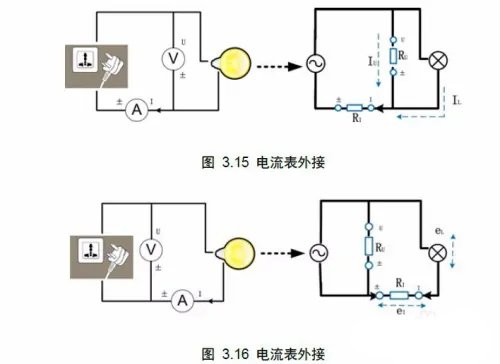

這種接線方式對于三相功率分析儀三通道測試數據相互獨立，三相總測試數據毫無意義。因此，一些三相功率分析儀制造商在設置中刪除了這種接線方式，并通過選擇其他隨機接線方式正常檢查每個通道的測試數據。此外，應根據測試電流的大小選擇合適的電流計內部接線或外部接線方法。

二.功率分析計--單相三線制(1P3W)

這種接線方式一般使用較少，適用于帶中間抽頭的單相電源系統。AN87330規定使用1.3通道作為檢測通道，測試原理如圖4所示，總電壓電流的有效值為通道1.3電壓電流的有效值平均值，總功率為通道1.3功率之和。

三.三相功率分析儀--三相三線制(3P3W)

這種接線測試方法通常被稱為兩表法(2V2A)，適用于三相三線電源系統，一般用于只檢測三相總功率的應用。在三相三線供電系統中，當被測產品為Y型連接時，可以測量三相的相電流，但不能直接測量相電壓；當被測產品為△類型連接時，可以測量三相的相電壓，但不能直接測量相電流；單通道檢測功率沒有實際意義，總功率始終是兩通道功率的總和。

四.功率分析儀--三相四線制(3P4W)

適用于三相四線制電源系統，測得的所有電參數都具有明確的物理意義：U1.U2.U3分別是A.B.C三相相電壓；I1.I2.I三相相電流分別為三相；P1.P2.P3各自表示被測產品的三相各自消耗的功率。被測產品的總功率∑P=P1P2P3。

五.功率分析儀--三表法接線(3V3A)

三表法和兩表法計算的總功率原理是一樣的。在兩表法的基礎上，測試參數補充了B相所需的計算參數，更直觀地表達了測試結果。

在實際使用過程中，工程技術人員需要根據電子控制系統進行線制.選擇合適的接線方式進行測試：

1P2W.1P3W適用于單相電源檢測，應將設定線制改為1P3W。

3P4W適用于三相四線系統，可測量每個相的電參數值。

3P3W.3V3A適用于三相三線系統，當需要對每個相線電流進行監測時，V3A，尤其對三相不對稱負荷電控系統而言。
