LMG600系列高精度功率分析儀對電力變壓器的效率測量：

在大多數例行測試中，變壓器的效率將首先測量損耗，其次是輸入或輸出功率來計算。得到的效率公式如下：

在執行負載和空載測試以確定鐵和銅損耗后，兩者都可以添加到總功率損耗中。LMG600系列高精度功率分析儀提供全面的數據記錄，并導出到 Excel、Matlab 和 Octave 中，并帶有相應的時間戳。這有利于數據的后處理，例如在這種情況下計算變壓器效率。

同樣可以直接測量輸入功率和輸出功率，以測量效率和相角。在三相變壓器上，即為初級側的3相交流測量和次級側的3相交流測量，如圖4所示。因此，可以為LMG600高精度功率分析儀配備六個功率通道，通過確保相同的測量條件，可以直接測量變壓器的總效率。以同樣的方式確定電壓比以檢查變壓器繞組中的開路或短路匝數。

同樣，效率測試可以通過使用兩瓦特計方法進行測量來執行。這將減少所需的功率通道數。在50/60 Hz測量下，外殼和電源電纜對地的可能接地電容對結果不應產生大的影響。推薦的是前面提到的Z精確的方法，具有六個電源通道。

通常，變壓器效率將在測量負載和空載損耗后計算。意味著數據的后處理。假設三相變壓器測試，所需的功率通道數仍然是3。

為了直接測量三相變壓器的效率，總共需要六個相同的功率通道。兩瓦法僅需要4個功率通道，但不如三表法準確。

高精度功率分析儀對電力變送器空載電壓比測量

確認并確定繞組之間空載電壓比的情況。通過使用LMG高精度功率分析儀，可以同時測量兩個繞組的電壓，使用內置的腳本編輯器計算匝數比。

根據變壓器結構及其連接組的不同，電壓之間將出現相角。相角的測量可以通過匝數比測試進行時同時進行矢量測量。

這意味著，在一次運行中執行這兩個測量不會浪費時間。

損耗測量誤差

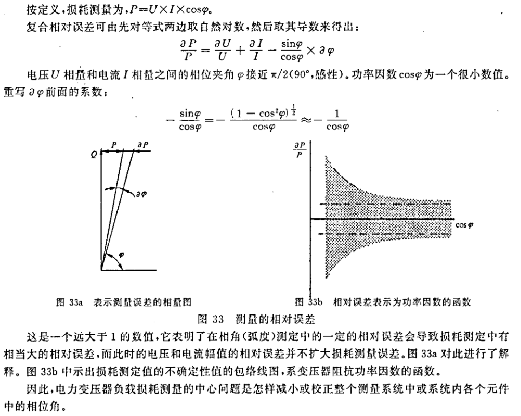

根據標準GB/T 13499-2002 電力變壓器應用導則，對變壓器測試測量進行解讀。其中第十章損耗測量導則表明變壓器容量越大，功率因數越小。

常規測量系統包括電壓互感器、電流互感器和功率表。

電壓互感器相角誤差δu、電流互感器相角誤差δi、功率表相角誤差δw，電壓電流原始相角φ，則實際相角

因此，高精度功率分析儀LMG600工頻的相角誤差小于1μ弧度，對損耗測量的影響幾乎為零，如果能通過調整延遲時間，來消除或者減小電壓、電流互感器帶來的相角誤差，那么，對于誤差的計算將大大減少。

LMG600高精度功率分析儀的電壓、電流延遲調整為此提供了便利。
