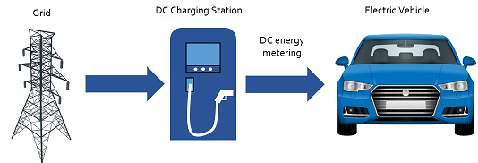

隨著電動汽車的激增，用于電動汽車充電的直流充電站也日益增多。這些都推動了對直流電能表的需求。而一旦直流電能表讀數成為計費的基礎，消費者就會關注直流電能表的可靠性和精度，需確保正確檢驗、計量和認證使用的直流電能表使其可信任。

一般直流電能表的精度等級為1級，也即是1%。像LMG600系列高精度功率分析儀可以用于一致性預測試，也可以作為電能表認證的溯源標準。

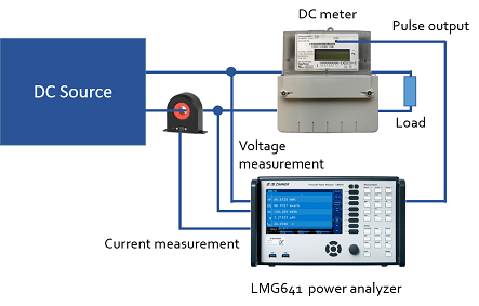

待測能量由精密電源產生，同時并行接入電能表和LMG600高精度功率分析儀，此外，直流電能表的脈沖輸出將接到功率分析儀的同步接口，使分析儀可以同步它的測量周期用于電壓、電流、功率、電能等計算。由于同步接口采樣率超過5MHz，因此可以可靠而精確地捕獲脈沖。

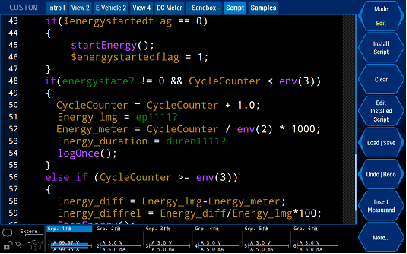

數字功率分析儀LMG600提供高精度的直流功率和電能測量。它可以直接捕獲數字直流電能表的脈沖輸出，并通過內置的腳本編輯器在任意定義的脈沖間隔內計算其測得的電能。使用強大的自定義菜單功能，可以顯示脈沖評估的電能與LMG600直接測量的電能之間的比較。為了確保比較有效，電能表和LMG600多通道電參量測試儀的測量時間必須完全相同。這是傳統功率分析儀經常難以應對的。

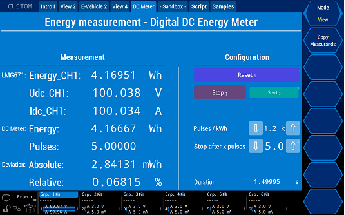

LMG600系列功率分析儀提供自定義圖形用戶界面，該自定義菜單可從內置腳本編輯器中獲取數值，該數值允許來自不同的測量輸入的計算值，且常常是一般功率分析儀不具備的。通過兩者結合，可以顯示所有與應用相關的參數，并且僅顯示這些參數，如：

☆ LMG600功率分析儀測得的電能

☆ 直流電能表根據脈沖測量的電能

☆ 每個脈沖間隔的持續時間

☆ LMG600和直流電能表的jue對誤差和相對誤差

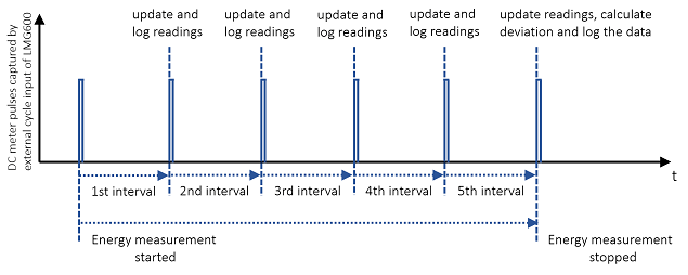

在大多數直流電能表的驗證和認證測試中，通過一定數量的脈沖來測量電能，作為一次測量。用戶可以在自定義界面上設置所需的脈沖的數量；自定義界面有觸摸按鈕“Start” 開始捕捉來自直流電能表的脈沖，來開始電能測量，并在設定的5個脈沖間隔后自動停止。

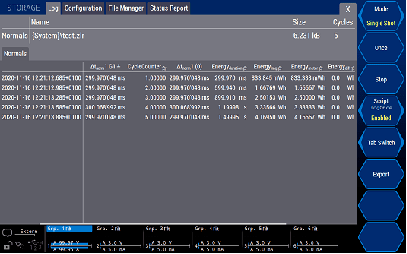

LMG600多通道電參量測試儀會在每個時間間隔顯示并同時記錄讀數和感興趣的腳本變量。一旦達到設定的脈沖數量，腳本還將計算LMG600和直流電能表測量的電能之間的偏差，并將其顯示在自定義界面。該過程可以重復多次，以驗證可重復性。然后可以將數據以CSV、Ocave和/或Matlab格式導出。

LMG600系列功率分析儀為驗證/計量直流電能表提供一體化的測量解決方案。被測設備直接連接到LMG600，并且測量一次完成。無需將來自不同設備的數據拼接在一起，沒有不一致的風險，沒有數據間隙，無需人工校對文件，也不會受到來自其他設備的額外錯誤影響。結果將以有意義和簡潔的方式立即顯示，并且可以輕松地以各種方便的格式（例如CSV, Matlab或Ocave）導出結果。

上述測量過程使用LMG600功率分析儀的內置自定義菜單和腳本編輯器，并運行在儀器上。為了在遠程控制的測試臺中復制相同的功能，我們可以應要求提供合適的Python腳本，通過千兆以太網口與LMG600交互。它帶有易于使用且文檔齊全的Python類，包括打開和關閉通訊接口、寫入、讀取等功能。
