功率分析儀LMG600系列之CAN通訊接口介紹

CAN 總線通訊的重要性

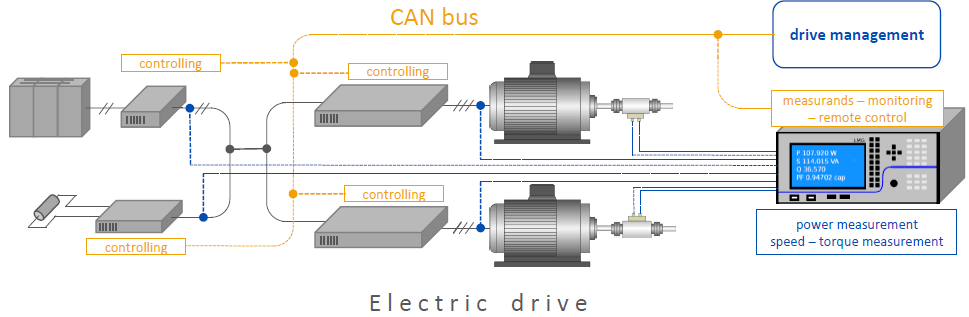

在電驅動技術領域，CAN總線作為通信總線的使用正在穩步增長。電纜使用量減少是在緊湊型驅動系統的優勢。功率測量設備必須滿足通過CAN總線將測量值傳送到控制單元的要求。

這尤其適用于車輛傳動系統的電動化過程中或通常用于電機的控制和調節中。

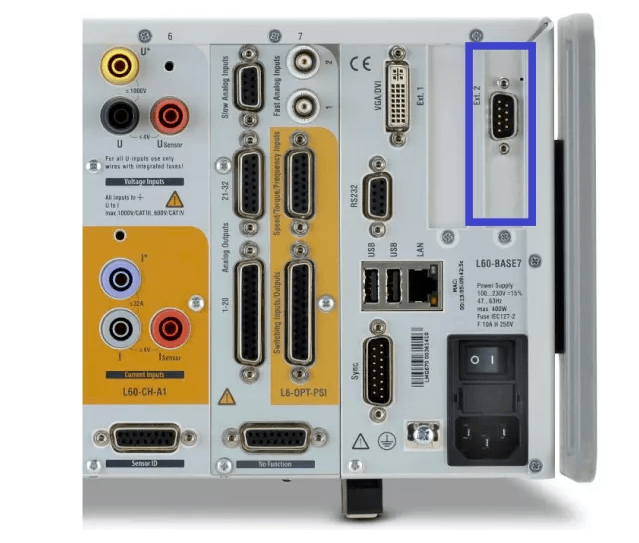

功率分析儀LMG600系列CAN 功能

01、總線接口可以用來做什么？

整個系統使用單個通信可確保減少編程工作，并快速實施功率分析儀。

工業領域

■ 汽車

■ 航空

■ 軌道交通

■ 自動化

■ 電梯

功率分析儀LMG600系列應用

■ 汽車動力總成和傳動系統測試

■ 讀取/監視被測對象

■ 發動機測功機

■ 控制自動化流程

■ 功率分析儀遠程控制

■ 從CAN總線讀取數據

CAN通訊選件的主要功能：

■ 無需其他技術即可輕松集成到CAN總線系統中

■ 在緊密網絡環境中作為測試工作和測試平臺的應用

■ 雙向數據傳輸：在總線上發送和讀取

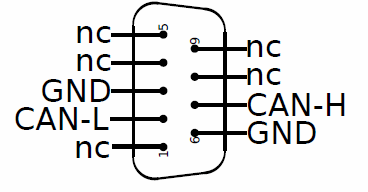

■ 符合ISO 11898-2的CAN總線連接（高速CAN）

■ 可通過CAN ID廣播被測參數128個

■ 被測參數128個可用于CAN觸發設置

■ 可導出傳輸設置為DBC格式文件

■ 提供擴展幀格式以實現更高的CAN ID上限

CAN通訊選件的主要功能：

■ 無需其他技術即可輕松集成到CAN總線系統中

■ 在緊密網絡環境中作為測試工作和測試平臺的應用

■ 雙向數據傳輸：在總線上發送和讀取

■ 符合ISO 11898-2的CAN總線連接（高速CAN）

■ 可通過CAN ID廣播被測參數128個

■ 被測參數128個可用于CAN觸發設置

■ 可導出傳輸設置為DBC格式文件

■ 提供擴展幀格式以實現更高的CAN ID上限
