當前，在功率分析儀的測試中，尤其是大電流測試場合中、由于電流傳感器、傳感器用電源、功率分析儀的生產廠家不同品牌，測試線的種類和配線方法也各不相同，電流傳感器的輸出信號被傳輸?shù)?a data-mid="1213" href="http://www.zynetscience.cn/a/2176.html">功率分析儀，無法保證了實際測量的電流值的高精度，影響了功率分析儀的整體精度水平

電流信號通常由功率分析儀、電流傳感器共同采集，在待測系統中，電流傳感器采集輸入電流，將其輸出到功率分析儀，通過內部算法獲得輸入功率。其工作原理是將電流傳感器與被測物連接，將傳感器的輸出信號(電流或電壓)輸入到功率分析器中進行電流測試。

為實現電流傳感器高精度電流測試，不僅要選擇合適的電流傳感器，還要對包括電流傳感器在內的功率測試系統精度進行考量。這就是說，無論電流傳感器測試精度有多高，如果電感器的輸出信號不能正常地傳輸?shù)焦β史治鰞x上。因此也不能進行高精度的電流測試。尤其是測量 DC時，在測量前要注意調節功率分析器和電流傳感器的 DC失調等問題。如果功率分析器帶調零功能的話，那么在進行測量之前，就需要讓功率分析器和電流傳感器都處于輸入狀態為0時進行調零。從而可以消除測量儀器的 DC失調，精確地測量到 DC。

另外，對于大電流、高頻信號的測量，會有很大的干擾。為了準確測量功率，需要對電流傳感器本身和電流傳感器的輸出信號路徑采取抗干擾措施。

因此說.功率分析儀在選擇電流傳感器時，要非常小心.尤其需要注意以下幾點：

1）一般電流傳感器的精度標稱工頻時候的精度，其他頻率范圍的特性往往被忽略。實際測試過程中，很多應用其實是高頻信號的采集，用戶往往忽略了在低頻或者高頻時候電流傳感器及功率分析儀的精度，比如要測高頻信號，電流傳感器必須有足夠的帶寬。對于頻率與工頻偏差較大、電壓或電流明顯失真的情況，使用傳統的電流傳感器和功率計無法保證測量的準確性。因此，應使用具有高帶寬的功率分析儀以及高頻高精度電流傳感器。

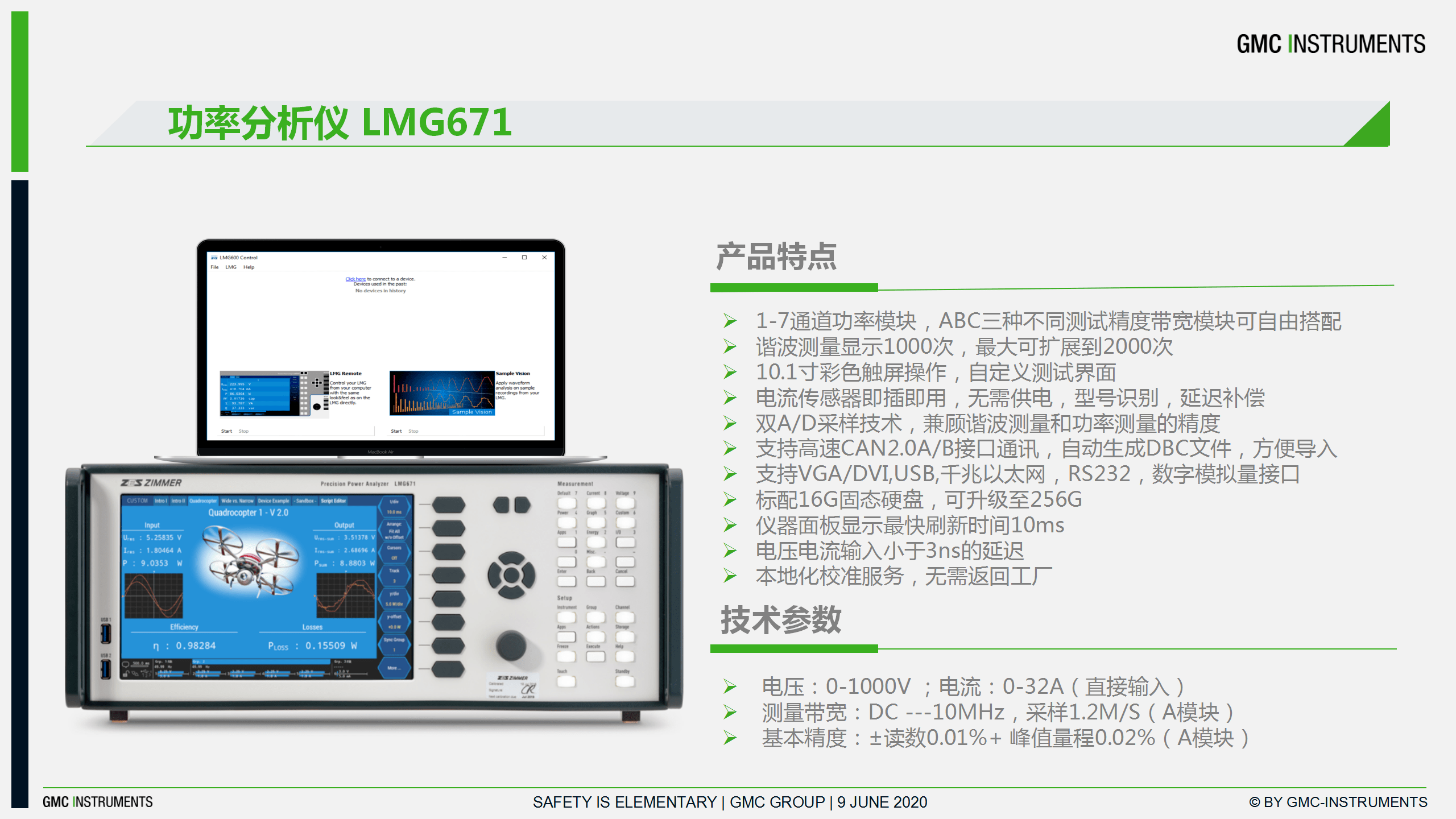

2）盡量選擇有電流傳感器延遲補償功能的功率分析儀，比如德國GMC-I高美測儀的LMG671

因為電流傳感信號輸出到功率分析接受信號再采集運算，中間有延遲，會造成電壓電流相位角的偏移，LMG671功率分析儀可以通過兩個通道同時采集同一信號，客戶進行自校準。

3）盡量選擇功率分析儀直接給傳感器供電的配置，這樣的話盡量避免引入第三方供電系統造成的額外誤差。

4）盡量選可以出廠時進行功率分析儀和電流傳感器進行匹配校準的廠商，比如內置傳感器信息，可以自動識別傳感器型號，這樣避免設置變比錯誤造成的測量誤差，同時主機也能獲取電流傳感器信息。
