為了保證功率分析儀功率測量的極性的正確性，將被測電路的參考點（低電壓端）連接到儀器的灰色端子（U和I）。信號端（高電壓端）連接到儀器的紫色端子（U*，USensor，I*，IHF和ISensor），測量直流電壓/電流時，同樣如此連接。

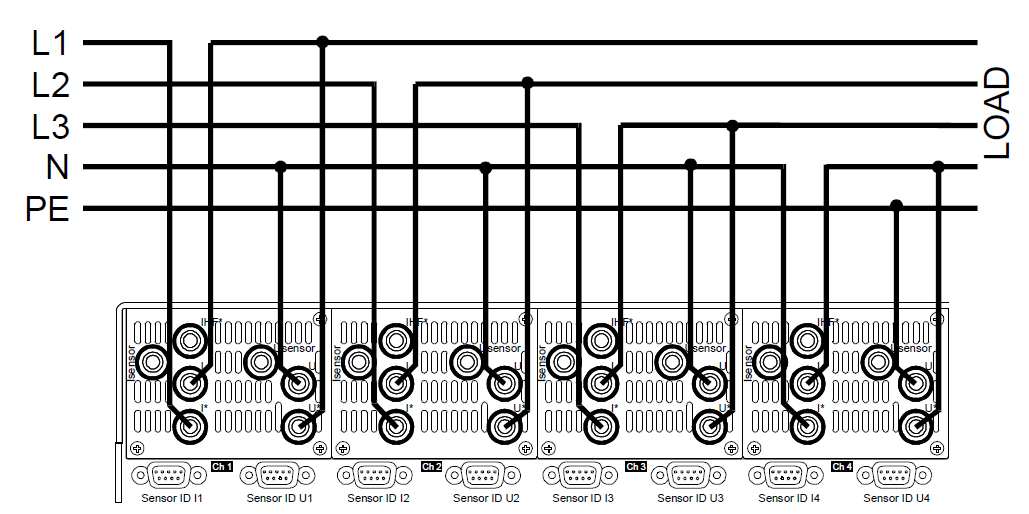

    上面的圖形舉例說明儀器的一些典型連接。但其他的測量電路同樣可能。（例如不是測量正確的電壓而是正確測量電流的接線方法）。

    在功率分析儀三相五線星型連接接線方法接線方法中，我們使用前面三個通道測量三相系統的電壓、電流和功率。另外第四通道測量中性線的電流和中性線對地的電壓。當然，如果不關注中性和地線的值，也可以不用第四通道測量相同的電路。

    這種接線方法使用“3+1通道”設置進行測量。

    “4+0通道”設置同樣可以使用，但那樣的話，第四通道測量的功率需要加到整個系統的總功率中（這可能會正確，但是完全取決于你想測量些什么東西）。
